2025, Vol. 51
大气温湿层结数据是描述大气热力状态不可或缺的资料，在天气预报、数值模式、人工影响天气、飞行安全等方面都有重要应用，探测全天候、高精度的大气温湿垂直分布具有重要意义(张旭鹏等，2021；王金成等，2024；赵渊明等，2024)。目前无线电探空是探测大气温湿廓线最常用的业务化手段，能直接探测大气温湿信息，具有较高的代表性和可信度(钱媛等，2019；林晓萌等，2022)，但也有单次探测成本较昂贵、数据时空分辨率较低的缺点(刘红燕等，2009；周雪松等，2023)，这给需要及时捕捉大气温湿状态变化的应用场景，如灾害性天气的预报预警带来一定困难，因此，为解决探空数据不足的问题，必须发展高时空分辨率的全天候大气温湿廓线产品，对做好短时临近天气预报和提高中尺度数值模式预报性能都具有重要作用(杨雨晗等，2018)。
随着卫星遥感技术的发展，气象卫星成为高时空分辨率大气垂直探测的有效方式。风云四号系列卫星设计目的是满足天气预报业务应用和服务需求(陆风等，2017)，风云四号A星(FY-4A)和B星(FY-4B)上搭载的静止轨道干涉式红外探测仪(GIIRS)是主要载荷之一，通过迈克尔逊干涉分光方式观测不同谱段的红外辐射，在国际上首次实现了大气高光谱垂直探测，能够获取大气温度和湿度的垂直分布，为天气预报提供大范围、连续、快速、准确的遥感信息，实现了在静止轨道上从二维观测进入三维综合观测，具有突破性意义(华建文和毛建华，2018；咸迪，2021)。学者们针对GIIRS资料的质量检验和精度评估开展了很多工作。Ren et al(2022)发现FY-4A GIIRS温度误差在对流层上部或下部较大，对流层中部相对较小。He et al(2019)研究发现FY-4A温湿廓线精度和云相关，晴空时温度廓线误差为2.1 K，有云时误差为3.7 K，对于大多数云类型，温度误差范围为2.5~3.0 K，晴空时湿度廓线误差为18%，有云时误差为21%。张鹏等(2022)对比了地基微波辐射计和FY-4A GIIRS，表明晴空条件下低层大气和较高层大气探测结果的一致性较好，卫星探测在空间覆盖和时间分辨率上具备一定优势，可以与地基微波辐射计互相补充。Cai et al(2020)利用人工神经网络方法对比了FY-4A GIIRS与AIRS产品的温湿反演结果。这些研究主要基于FY-4A，对FY-4B GIIRS产品检验和评估还较少。FY-4B GIIRS在空间分辨率和光谱范围上较FY-4A有所改进(罗双等，2019；咸迪，2021)，因此对其精度的评估也很有必要。
此外，围绕GIIRS资料的应用也开展了相关研究。例如刘娟娟等(2022)分析了面向资料同化的FY-4A GIIRS偏差特征；基于高时空分辨率的FY-4A GIIRS针对台风个例开展研究(Yin et al，2021；Feng et al，2022；官莉等，2023)；牛宁等(2023)评估了FY-4A GIIRS在寒潮过程中的应用；覃皓等(2023)评估了FY-4A GIIRS在强对流过程中的应用，但仍然缺乏GIIRS在实际业务中的应用评估。使用10 km分辨率、逐2 h更新的GIIRS资料，可以得到预报预警亟需的高时空分辨率大气温湿廓线，可有效弥补探空资料时空分辨率不足的问题，将成为监测灾害性天气潜势的新型观测手段之一。
贵州地处较低纬度的云贵高原东部，位于长江以南、横断山脉以东，地势西高东低，自中部向北、东、南三面倾斜，地形、地貌极其复杂，山地和丘陵占全省总面积的92%，海拔高度在147.8~2900.6 m(图 1)。由于地理位置特殊，贵州(特别是西部地区)是对流云团的初生源地，受气象灾害影响严重，暴雨、强对流等灾害性天气易发、突发(杨静等，2015；2023)。贵州省内共有三个探空站，分别为贵阳站、威宁站和普安站(2025年3月新建)，由于站点较少，且一天仅有两次观测(08:00和20:00，北京时，下同)，无法全面反映全省温湿水平(垂直)分布，也不能及时捕捉大气温湿层结的变化，因此GIIRS产品提供的覆盖面广的全天候高时空分辨率大气温湿廓线，可为贵州灾害性天气，特别是午后强对流天气的预报预警提供强有力支撑。同时研究也表明，云给GIIRS反演精度带来很大不确定性(王洪等，2023；黄艺伟等，2021)，贵州常年受云贵静止锋、南支槽等天气系统影响，云量较多(林丹，2015)，为更好地使用GIIRS资料，特别需要关注复杂山地条件下云对GIIRS的影响。因此本文基于贵阳站(海拔1223 m)和威宁站(海拔2238 m)探空资料，检验FY-4A/4B的GIIRS产品在贵州无云和有云条件下的精度，并选取贵州2023年三次区域性冰雹过程，探讨GIIRS高时空分辨率的温湿廓线在冰雹短时临近预报中的作用，以期评估GIIRS产品在天气预报业务中的应用能力，为其在分类强对流预报中的应用提供参考。
|

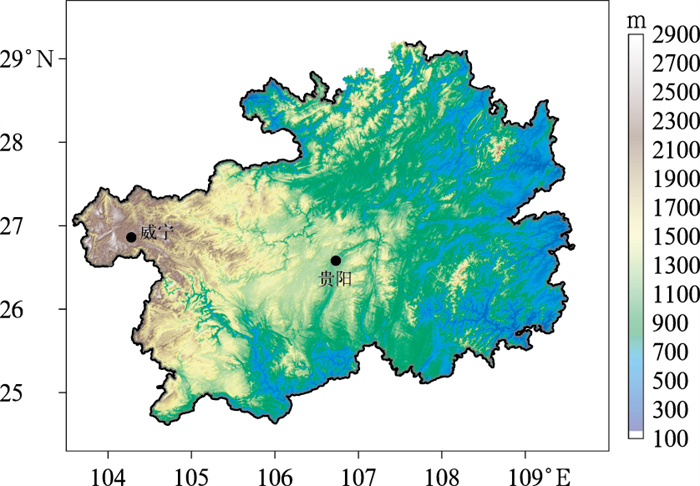

图 1 贵州探空站(黑点)和地形(填色)分布 Fig. 1 Distribution of radiosonde stations (black dot) and terrain (colored) in Guizhou Province |
本文检验的数据为FY-4A/4B的GIIRS L2级大气温湿廓线区域合成产品，数据来源于国家卫星气象中心(https://satellite.nsmc.org.cn/PortalSite/Data/Satellite.aspx)，FY-4A温度廓线检验时间为2022年1—12月，FY-4B GIIRS数据于2023年3月上线，因此FY-4B温湿廓线检验时间为2023年3—11月。实况资料为同时间段的贵阳和威宁探空站数据、欧洲中期天气预报中心ERA5再分析资料(分辨率0.25°×0.25°)。个例分析选取2023年贵州三次区域性冰雹过程，除探空和FY-4A/4B反演的温湿廓线之外，其他数据包括地面自动气象观测站常规数据、人工影响天气炮站上报的冰雹观测数据。
1.2 数据处理方法 1.2.1 时空匹配如表 1所示，检验所用到的资料时空分辨率各不相同，因此需要将各种资料进行时空匹配。在观测时间上，将FY-4A GIIRS和探空的时间直接匹配，而FY-4B GIIRS与探空间隔1 h，无法直接匹配，因此选取09:00、21:00的FY-4B GIIRS与同时次的ERA5资料进行匹配。
|
表 1 不同探测资料参数 Table 1 Parameters of different detection data |
在空间上，各种资料的水平和垂直分辨率也不同，因此需要分别对FY-4A和探空、FY-4B和ERA5进行空间匹配。周永水等(2020)研究得到贵阳微波辐射计在复杂山地地形条件下的雷暴天气中能够代表大气层结的有效范围为30 km，因此本文考虑将探空站周围25 km范围内的GIIRS资料纳入检验。结合He et al(2019)以及覃皓等(2023)的方法，以探空站的经纬度为标准，首先将ERA5资料以邻近点插值方法插值到探空站上，再以探空站点水平距离偏差±0.25°的范围与GIIRS样本在各高度层上的均值进行匹配。垂直方向上，分别将GIIRS、探空、ERA5插值到标准等压面层，共26层。时空匹配完成后，共得到FY-4A温度廓线数据1217条，FY-4B温度、湿度廓线数据各1069条。
1.2.2 质量控制和检验方法FY-4A/4B的GIIRS产品对每一层数据都提供了质量码：0为最优、1为较好、2为较差、3为不可用、NAN为无效值。本文在剔除了无效值之后，分别对所有数据、剔除质量码2的数据、剔除质量码2和3的数据进行比较，希望能最大程度保留在业务中可使用的数据，避免数据浪费。GIIRS资料自带的云检测产品(CLM)可用来判断有云或无云，CLM值等于0为无云，等于1为有云。为开展定量化检验分析，参考覃皓等(2023)的方法，引入统计参数：平均误差(ME)、平均绝对误差(MAE)、均方根误差(RMSE)，平均误差标准差(STD)，分别检验无云和有云条件下各个高度层上卫星反演的温湿廓线与实况廓线的偏差程度和离散程度。
2 检验结果分析 2.1 不同质量码数据误差分析覃皓等(2023)对不同质量样本数据给出误差统计，表明有云时GIIRS可利用的高质量产品明显减少，有效数据也同样减少，而贵州地区云量常年较多，尤其引发灾害性天气的往往是深厚对流云，因此如果在业务中只使用质量码0和1的数据，会导致数据大量缺失，温湿廓线不完整。为评估不同质量的数据精度，分别对FY-4A/4B不同质量码的温湿廓线做检验，分为三类：不做质量控制的所有数据(以下简称为ALL)、只剔除质量码3的数据(以下简称为D3)、剔除质量码2和3的数据(以下简称为D23)。图 2~图 4分别为FY-4A温度、FY-4B温度、FY-4B湿度廓线与实况的平均误差及误差范围垂直分布，FY-4A温度廓线在600~150 hPa小于实况，其余层结均大于实况；FY-4B温度廓线在800~ 100 hPa小于实况，其余层结略大于实况；由于高层大气比湿很小，比湿廓线误差随高度降低而逐渐增大，在400 hPa以下均小于实况，说明大部分温湿廓线样本中，FY-4A/4B相较于实况有负偏差。从FY-4A温度廓线的三类数据检验结果来看(图 2)，ALL的误差较大，其ME为-5.0~5.4℃，平均为-0.45℃，D3的ME较ALL明显减小，为-1.9~1.8℃，平均为-0.08℃，D23各层平均ME继续减小，为-1.2 ~1.3℃，平均为-0.05℃。可以看出，去除质量码3的数据后数据质量的改善是显著的，整层平均ME减小0.37℃，STD减小2.8℃，说明离散程度大大下降。进一步比较D3和D23样本，D23较D3的ME减小0.03℃，STD减小0.2℃，误差减小并不明显。
|

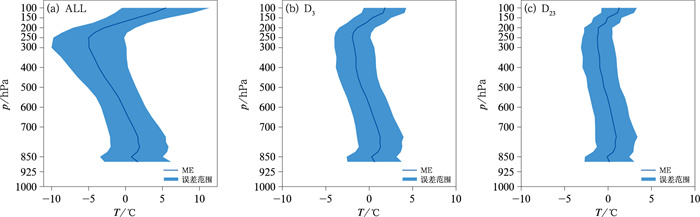

图 2 2022年贵州FY-4A温度廓线三类数据相对于探空观测的误差垂直分布 Fig. 2 Vertical distribution of errors for three type data of FY-4A temperature profiles relative to sounding observations in Guizhou Province in 2022 |
|

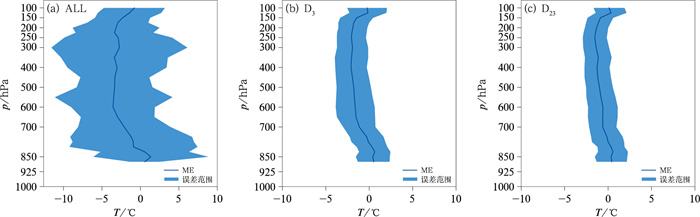

图 3 2023年3—11月贵州FY-4B温度廓线三类数据相对于ERA5的误差垂直分布 Fig. 3 Vertical distribution of errors for three type data of FY-4B temperature profiles relative to ERA5 data in Guizhou Province from March to November 2023 |
|

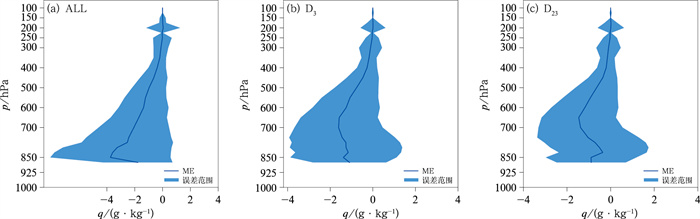

图 4 2023年3—11月贵州FY-4B湿度廓线三类数据相对于ERA5的误差垂直分布 Fig. 4 Vertical distribution of errors for three type data of FY-4B humidity profiles relative to ERA5 data in Guizhou Province from March to November 2023 |
FY-4B温度廓线误差与FY-4A类似(图 3)，D3与ALL相比，整层ME减小0.98℃，STD减小3.91℃，离散度明显降低；D23与D3相比，整层ME减小0.49℃，STD减小0.31℃。FY-4B比湿廓线经过质量控制后，D3与ALL相比整层ME减小0.5 g·kg-1，STD减小0.45 g·kg-1，D23与D3相比整层ME仅减小0.19 g·kg-1，离散程度基本没有变化。
表 2给出了FY-4A/4B各类质量控制数据样本的误差统计，D3和D23温度的ME、MAE、RMSE、STD相差均小于1℃，比湿相差均小于0.5 g·kg-1。经计算，温度廓线的D3和D23与实况相关系数均为1;比湿廓线的D3与实况相关系数为0.94, D23与实况相关系数为0.95，相关性有一定提升，但并不显著。综上所述，D3与ALL相比误差明显减小，但D23和D3相比各类误差下降并不明显，若保留质量码为2的数据，在本次检验样本中可以增加近10%的样本，但对于比湿，是否保留质量码2的数据对样本总量影响不大。因此在实际业务中可以考虑使用质量码2的数据，最大程度保留温湿廓线的完整性，对重构探空后计算对流参数有重要作用，后文将基于D3做进一步分析。
|
|
表 2 FY-4A/4B各类质量控制样本误差平均值统计 Table 2 The statistics of error averages for FY-4A/4B different quality control data |
云的存在会影响地表和大气吸收气体发射的红外辐射，一方面云会阻挡下方CO2发射的红外辐射，另一方面云自身也会发射红外辐射使得辐射加强(He et al，2019)，因此GIIRS接收地表及大气吸收气体发射的红外辐射会受到云的干扰。本文依据GIIRS自带的CLM将样本分为有云和无云，定义检验区域所有样本的CLM等于0为无云，等于1为有云，既有0也有1定义为云边界。由图 5可见，FY-4A温度、FY-4B温度和湿度的RMSE廓线在无云时最小，有云时最大，云边界介于无云和有云之间。FY-4A温度RMSE平均值在无云和云边界条件下分别为1.76℃、1.99℃，受云吸收红外辐射的影响，有云时RMSE比无云和云边界分别增加了1.19℃、0.96℃。FY-4B温度廓线RMSE平均值在无云和云边界条件下分别为1.26℃、1.57℃，有云比无云和云边界分别增加了1.52℃、1.21℃，两者的差距在700~200 hPa更为显著。由于比湿在高层大气接近于0 g·kg-1，这里只讨论400 hPa以下FY-4B湿度廓线的误差特征。无云和云边界条件下比湿的RMSE平均值分别为1.25 g·kg-1、1.58 g· kg-1，有云时为2.53 g·kg-1，400~700 hPa随着高度的降低，RMSE几乎是线性增加的，700 hPa以下无云和有云的RMSE差距最为显著，无云时平均值为1.47 g·kg-1，有云时可达3.24 g·kg-1，是无云的2.2倍。
|

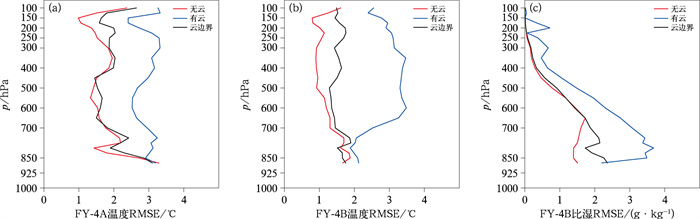

图 5 贵州(a)2022年FY-4A温度廓线相对于探空观测的RMSE，(b，c)2023年3—11月FY-4B(b)温度廓线和(c)湿度廓线相对于ERA5的RMSE Fig. 5 (a) RMSE of FY-4A temperature profiles relative to sounding observations in 2022, (b, c) RMSE of FY-4B (b) temperature profiles and (c) humidity profiles relative to ERA5 data from March to November 2023 in Guizhou Province |
结合业务应用习惯，进一步分析不同层次的误差分布特征，用近地层至700 hPa、700~500 hPa、500~200 hPa分别代表大气的低、中、高层。FY-4A温度在无云条件下，高层和中层超过95%的RMSE小于2.5℃(图 6a)，峰值为1℃，几乎很少超过3℃，而有云时RMSE的中位数和密度峰值都为3℃，且绝大部分在2℃以上，表明无云和有云时误差分布差异较大，几乎没有重合。低层的RMSE分布范围和离散度都有所增大，无云和有云的RMSE在2~3℃有重合，但无云时仍然有25%的RMSE低于1.5℃，有云时有极端的RMSE出现，最大可达6℃。
|

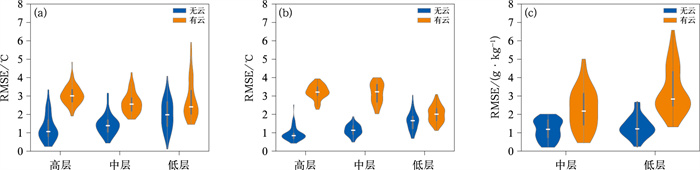

图 6 贵州(a)2022年FY-4A温度, (b，c)2023年3—11月FY-4B(b)温度和(c)比湿RMSE小提琴图 注：小提琴外形表示数据的核密度估计概率分布，宽度表示数据密度，其内部箱线图表示统计量，箱体上下边界分别为第75%和第25%分位数，箱内横线为中位数。 Fig. 6 Violin plots of RMSE of (a) FY-4A temperature in 2022, (b) FY-4B temperature and (c) FY-4B specific humidity from March to November 2023 in Guizhou Province |
高层和低层FY-4B温度的RMSE同样在无云和有云条件下区分显著，两者的数据分布几乎没有重合(图 6b)，90%的RMSE在无云时小于2℃，峰值为1℃，有云时分布在2~4℃。低层无云和有云的RMSE大部分重合，无云的RMSE更小。中低层FY-4B湿度RMSE在无云和有云时有较少部分重合(图 6c)，无云绝大部分小于2 g·kg-1，分布较均匀，有云的离散度显著增加，50%以上均大于2 g· kg-1。低层有云的RMSE更大，50%大于3 g·kg-1，峰值为2.5 g·kg-1，且有超过6 g·kg-1的极端值存在。
综上所述，云对卫星反演温湿度的影响是显著的，有云时RMSE的数值和离散度都比无云时更大，温度的这种差别在大气高层和中层较明显，低层的差别减小，这表明低层温度反演不仅受云的影响，下垫面对反演精度的影响也较大，近地层缺测数据较多、样本较少，也可能导致误差增大(王洪等，2023)。湿度RMSE在有云和无云时的差异比温度更大，有云时误差分布范围更广，尤其是700 hPa以下湿度误差加大，且容易出现极端值。因此在使用该湿度产品时要充分考虑误差较大的问题，如预报业务中关注大气低层的湿层和高层的干冷空气，使用时应更注重温湿廓线结构的变化趋势。
2.3 不同季节卫星反演温湿廓线特征不同季节影响贵州的天气系统不同，大气温湿层结特征也有所不同。由于贵州“西高东低”的地形，云贵准静止锋造成贵州长时间低温阴雨天气，大气低层存在锋面逆温易形成锋面雾(杨静等，2020；李力等，2024)；春季低层南风增强，温湿增长比高层快，大气层结趋向“上干下湿”的不稳定层结，0℃层高度适宜，结合动力抬升和不稳定能量条件，易在贵州中西部发生冰雹天气(周永水等，2013)；夏季西太平洋副热带高压北抬，其外侧的偏南急流带来充足水汽，大气整层相对湿度升高。威宁站与贵阳站相距约246 km，海拔高度相差约1015 m，两地地形差异较大，因此本节将贵阳和威宁不同季节的温湿廓线分开讨论，探讨卫星反演的温湿廓线是否能反映不同季节的层结特征。
结合贵州灾害性天气发生季节，对比冬季(2022年1月、2月、12月)以及春季(2022年和2023年3—5月)、夏季(2022年和2023年6—8月)贵阳和威宁实况探空、FY-4A平均温度廓线、FY-4B平均温度和湿度廓线(图 7)，其中湿度廓线中的露点温度由比湿换算而来。冬季贵阳和威宁在低层均存在逆温层，贵阳常位于静止锋后，距离锋面较远，因此贵阳的逆温层较高，位于800~700 hPa，即为脱地的悬浮逆温，这与闵昌红等(2022)的研究一致。威宁常位于静止锋附近，更靠近锋面，边界层内存在弱的浅薄锋面逆温结构。FY-4A的温度廓线能体现出贵阳逆温，但逆温层顶略低于实况，逆温层厚度较实况薄，近地层温度高于实况(图 7a)，不能表现出威宁较浅薄的贴地逆温层(图 7d)。春季贵阳和威宁的实况温湿廓线均存在一定程度的“上干下湿”结构，500 hPa以上相对湿度逐渐减小，但由于威宁海拔比贵阳高，高原地形阻挡了一部分水汽，威宁近地层相对湿度较贵阳低，湿层厚度也较贵阳浅薄。贵阳800 hPa以下温度和湿度递减率较小，这是由于春季静止锋仍活跃，贵阳仍常存在锋面逆温。FY-4A和FY-4B的温度廓线与实况较接近，两者均能够反映出贵阳近地层温度递减率较小的特征，在近地层FY-4A更接近实况的温度廓线，这可能和FY-4B观测与实况相差1 h有关。FY-4B湿度廓线能反映出“上干下湿”的特征，虽然露点温度较实况略低，但仍能表现出贵阳湿层比威宁深厚这一特征。相较于春季，夏季贵阳和威宁的大气整层相对湿度更大，湿层伸展更高，FY-4B湿度廓线在中低层比实况低，FY-4A和FY-4B的温度廓线接近但略低于实况，因此夏季卫星反演的大气层结较实况更“干”。
|

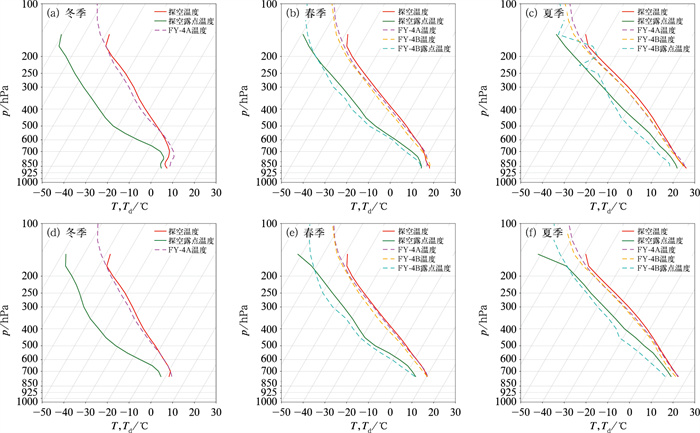

图 7 2022—2023年不同季节(a~c)贵阳和(d~f)威宁探空、FY-4A、FY-4B温度和湿度廓线对比 注：露点温度由比湿换算得到。 Fig. 7 Comparison of temperature and humidity profiles from sounding, FY-4A, and FY-4B at (a-c) Guiyang and (d-f) Weining in different seasons during 2022-2023 |
为进一步考察FY-4A/4B反演温湿廓线在强对流天气中的应用，选取2023年贵州三次区域性冰雹过程作为个例，讨论FY-4A/4B反演温湿廓线对冰雹预报的作用。选取个例时间分别为3月16日、4月20日、5月5日。3月16日的冰雹过程范围最大，影响最广，重点对这次过程进行讨论，其余两次过程将讨论近地层温湿度反演误差对重构探空的影响，这里将GIIRS反演比湿换算成露点温度进行分析。
3.1 2023年3月16日冰雹过程 3.1.1 实况2023年3月16日15：00—23：00，贵州中西部地区出现了大范围冰雹天气，23个县境内出现冰雹，最大冰雹直径为30 mm。本次降雹过程分为两个阶段(图 8)：第一阶段为15:40—19:30，14:30贵州西部有中尺度对流云团生成，缓慢东移到大方、黔西开始降雹，17:00左右对流云团进入贵阳并维持近2 h，造成贵阳、黔南北部大范围降雹，20:00后东移减弱；第二阶段为20:00—23:45，20:00贵州西部有新对流云团生成，东南移过程中造成纳雍、安顺、长顺降雹。
|

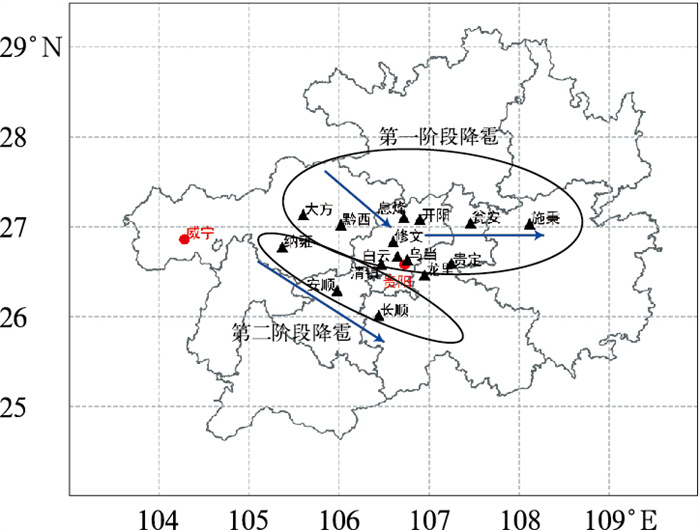

图 8 2023年3月16日贵州冰雹路径 注：黑色三角为降雹的县，红色圆点为贵阳和威宁探空站，椭圆为降雹范围，箭头指示路径。 Fig. 8 Hailstorm trajectory of Guizhou Province on 16 March 2023 |
图 9为3月16日FY-4B温湿廓线与威宁探空的对比，由图可见，08:00威宁探空在600~500 hPa有明显的干层，但FY-4B温湿廓线并没有表现出这一显著特征；20:00威宁探空有三段干层，FY-4B温湿廓线在250、400、700 hPa附近同样表现出三段干层，虽然干层位置与实况略有偏差，但温湿廓线结构相近。08:00、20:00探空对流有效位能(CAPE)分别为0 J·kg-1、261.4 J·kg-1，FY-4B重构探空计算的CAPE分别为0 J·kg-1、560 J·kg-1。整体而言，FY-4B温湿廓线基本可以体现出大气层结状况，但相较探空更平滑，尤其湿度廓线突变信息的表现力较差，这与张晓芸(2020)的分析一致。重构探空计算出的CAPE较实况偏高，没有反演出近地层逆温层，导致对流抑制能量(CIN)的低估。
|
图 9 2023年3月16日(a, c)威宁探空和(b, d)FY-4B温湿廓线 Fig. 9 Comparison of (a, c) sounding at Weining and (b, d) FY-4B temperature and humidity profiles on 16 March 2023 |
从08:00的探空分析可知，大气中层有干空气存在，CAPE为0 J·kg-1，随着午后地面升温，CAPE可能增加，大气层结演变是否将有利于冰雹发生？下面采用GIIRS高时空分辨率温湿廓线跟踪大气状态演变，为预报员判断午后大气温湿状况是否有利于强对流天气发生提供参考。
从威宁FY-4B温湿廓线演变来看(图 10a，10b)，13:00—15:00 600 hPa以下温度廓线和干绝热线基本平行，表明低层趋于绝对不稳定，但温度露点差增大，形成“倒V”形，地面自动站观测到露点温度仅3℃，因此，虽然14:00威宁附近地面辐合线上有对流触发，但低层大气较干，不适合对流发展，对流生成之后很快消散。
|

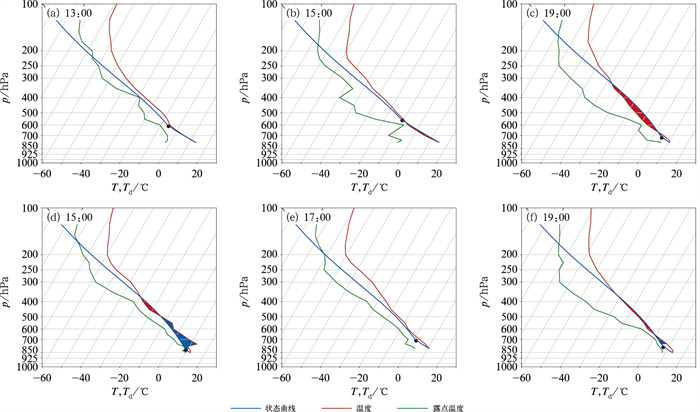

图 10 2023年3月16日(a~c)威宁和(d~f)贵阳FY-4B温湿廓线 Fig. 10 FY-4B temperature and humidity profiles at (a-c) Weining and (d-f) Guiyang on 16 March 2023 |
对比15:00贵阳温湿廓线，近地层比威宁湿度大，贵阳地面观测的露点温度为12℃，表现为“上干下湿”的不稳定层结(图 10d)，有一定的CAPE(127 J·kg-1)，但CIN较大(368 J·kg-1)，如果对流发展能突破CIN则有可能降雹。威宁附近的初生回波东移接近贵阳时，15:30对流迅速增强并旺盛发展，16:00大方、黔西降雹。17:00贵阳温度廓线低层逆温消失(图 10e)，说明CIN减弱，对流更易发展加强。17:00—19:00贵阳温湿廓线“上干下湿”层结较15:00更明显(图 11e, 11f)，15:00—17:00 400 hPa的温度露点差从7℃增加至12℃，21:00继续升到26℃，K指数从30℃增加至36℃，对流不稳定度显著增加。17:00回波进入贵阳息烽后强度增强，组合反射率由40 dBz跃增到55 dBz(图略)，17:00—19:00也是降雹最为集中的时刻，贵阳75%的县均出现降雹，修文、清镇等地出现直径为20~30 mm的大冰雹。但17:00和19:00通过FY-4B反演温湿廓线计算得到CAPE仅为0 J·kg-1、166 J·kg-1，与观测到大冰雹的事实不相符，这与近地层反演温湿误差较大有关，后文会重点讨论。此后对流云团东移出贵阳，在瓮安、施秉降雹，21:00左右第一阶段降雹基本结束。19:00威宁附近有强对流触发，第二阶段降雹开始。与15:00不同的是，19:00威宁600 hPa以下的温度露点差显著降低(图 10c)，地面露点温度增加至5℃，形成了有利于降雹的“上干下湿”层结，CAPE增大至560 J·kg-1。
|

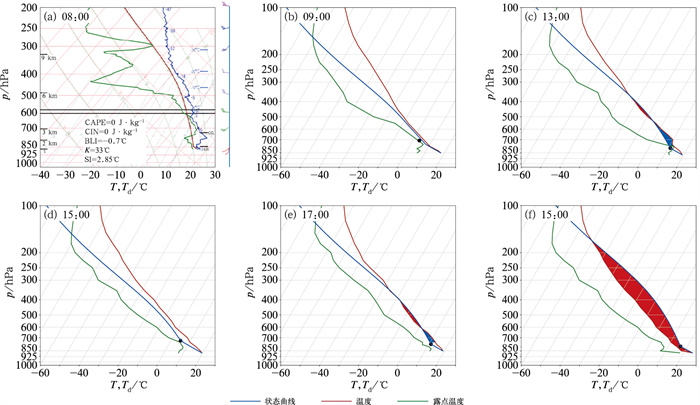

图 11 2023年4月20日贵阳(a)探空，(b~e)FY-4B温湿廓线和(f)经地面温度和露点温度订正后的FY-4B温湿廓线 Fig. 11 Sounding, (b-e) FY-4B temperature and humidity profiles and (f) FY-4B temperature and humidity profiles corrected by surface temperature and dew-point temperature at Guiyang on 20 April 2023 |
值得注意的是，在本次个例中受到云的影响，多个时次的FY-4B湿度数据在近地层质量码为3，质量控制后导致湿度廓线不全，无法计算CAPE、CIN等参数，对判断对流不稳定潜势造成一定困难，有待进一步研究提高数据质量，减小云的影响。
3.2 低层温湿反演偏差对重构探空的影响环境湿度廓线低层的值作为抬升气块的露点温度，对CAPE和CIN的计算影响较大，湿度廓线的细节对于可能发展起来的雷暴的动力学和微物理过程都有重要影响(俞小鼎等，2020)。由以上分析可知，近地层的温度和湿度对CAPE计算起到至关重要的作用，但GIIRS对近地层温湿反演偏差较大，这对强对流潜势和分类预报有一定影响，下面以两个个例详细说明FY-4B近地层温湿反演偏差对强对流预报的影响。
3.2.1 2023年4月20日冰雹过程2023年4月20日，贵州中西部地区出现较大范围的冰雹过程(图略)，13:30对流云团在贵州西部生成，东移过程中逐渐发展为线状多单体风暴，造成贵州西部16个县境内出现冰雹，17:00—18:00在织金和清镇出现本次过程最大冰雹，直径达30 mm。
08:00贵阳探空显示为静力稳定层结，CAPE为0 J·kg-1，但整体为“上干下湿”结构，850 hPa和500 hPa温度差为21℃，有一定的不稳定潜势(图 11a)。09:00 FY-4B反演的贵阳附近温湿廓线表现出了500 hPa以上的干层和700~600 hPa的湿层，但由于反演的近地层露点温度偏低，导致800 hPa以下相对湿度低估(图 11b)。由地面自动站观测数据可知，09:00—15:00贵阳站地面2 m温度从18.4℃升高至24.4℃，露点温度从14.9℃升高至17.9℃，对比09:00—17:00 FY-4B反演的地面温度一直维持在20℃附近，没有明显升高，露点温度变化跳跃不连续，且较实况偏低3~6℃左右，近地层相对湿度仍然严重偏小(图 11b~11d)。要出现直径30 mm的大冰雹，必须有较大的CAPE值(俞小鼎等，2020)，但FY-4B反演的近地层温度递减率和相对湿度偏小，导致CAPE计算显著偏小，17:00 CAPE仅为197 J·kg-1(图 11e)，这显然与发生大冰雹的事实不符。因此，采用冰雹发生前15:00贵阳地面站观测的2 m温度(24.4℃)和露点温度(17.9℃)代替FY-4B最底层的温度和露点温度订正后(图 11f)，近地层温度递减率增大，抬升凝结高度降低，CAPE增加至3249 J·kg-1，是十分有利于强对流特别是大冰雹发生的，虽然仅用地面温度、露点温度订正廓线，存在CAPE偏大的可能，但这不失为业务中快速订正的一种方式。
3.2.2 2023年5月5日冰雹过程2023年5月5日午后至夜间，贵州中北部发生极端强对流及暴雨天气，16个县境内出现冰雹，20:56在遵义市播州区铁厂镇出现直径40 mm的大冰雹，并有26个观测站出现8级以上雷暴大风，最大风速为32.9 m·s-1(余庆县花山站)。
5日08:00，贵阳探空显示为“上干下湿”层结(图 12a)，CAPE为399.8 J·kg-1，是较有利于强对流天气发生的环境条件。07:00 FY-4B反演的贵阳附近温湿廓线同样表现出“上干下湿”层结(图 12c)，CAPE为556 J·kg-1，能较好反映实况大气温湿结构，但温湿廓线细节略有偏差，实况探空在400 hPa附近相对较湿，而FY-4B反演相对较湿的层结在500 hPa附近，实况探空CAPE位于500~300 hPa，FY-4B反演则位于700~400 hPa，说明反演的温度递减率在中层偏大，在高层偏小。由于最大冰雹发生地距离贵阳探空站较远，因此重点分析播州附近FY-4B反演的大气温湿结构。随着午后地面增温，13:00—17:00播州CAPE迅速增强，从13:00的669 J·kg-1(图 12d)到17：00增加至1114 J· kg-1(图略)，为对流生成发展提供了能量条件。但在大冰雹发生前的19:00，反演的CAPE却减小到了444 J·kg-1(图 12e), 同样与大冰雹形成所需的能量条件不符，对比地面温度，反演温度明显偏低，因此对CAPE明显低估。利用2 m温度和露点温度订正FY-4B温湿廓线最底层的温度和露点温度，订正之后的CAPE显著增加，13:00订正后CAPE增加到2917 J·kg-1(图略)，19:00增加到1159 J·kg-1(图 12f)，有利于大冰雹形成。
|

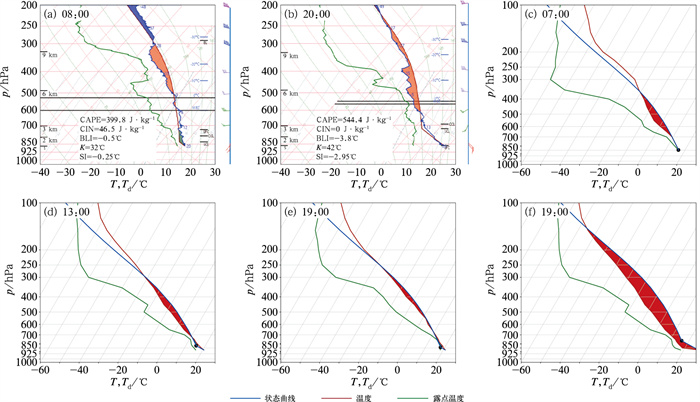

图 12 2023年5月5日(a，b)贵阳探空，(c)贵阳、(d，e)播州FY-4B温湿廓线，(f)播州经地面温度和露点温度订正后的FY-4B温湿廓线 Fig. 12 (a, b) Sounding at Guiyang, (c-e) FY-4B temperature and humidity profiles at (c) Guiyang and (d, e) Bozhou, (f) FY-4B temperature and humidity profiles corrected by surface temperature and dew-point temperature at Bozhou on 5 May 2023 |
本次过程的另一个特点是雷暴大风较多，从20:00贵阳探空(图 12b)可以看到，500 hPa以上有明显的干层，700~500 hPa为湿层，700 hPa以下温度露点差较08:00有所增大，形成“倒V”型，温度递减率接近干绝热，十分有利于雷暴大风的发生(孙继松和陶祖钰，2012)。实况显示21:03铁厂镇附近出现了28.5 m·s-1的雷暴大风，但19:00反演的播州温湿廓线只有500 hPa以上的干层，并没有表现出700 hPa以下的干层，温度递减率接近于湿绝热(图 12e)，而不是利于发生雷暴大风的干绝热，若用此温湿廓线，可能会导致预报员对雷暴大风发生潜势的误判。因此，采用2 m温度和露点温度订正后，19:00 800 hPa以下的温度露点差增大(图 12f)，形成“倒V”型，是有利于冰雹和雷暴大风的结构，可见，订正后的探空可以较好地辅助预报员对分类强对流的短时临近预报。
4 结论为评估FY-4A/4B的GIIRS产品在贵州的精度和业务应用效果，以贵阳、威宁两站实况探空和ERA5再分析资料为基准，检验了FY-4A温度廓线、FY-4B温湿廓线，并选取了2023年三次区域性冰雹过程对卫星反演温湿廓线的应用效果进行分析，得到主要结论如下：
(1) 对GIIRS的不同质量码进行误差分析，D3与ALL相比误差和离散度明显减小，但D23和D3相比误差下降并不明显，实际业务中可以考虑使用质量码2的数据，最大程度保留温湿廓线的完整性，对重构探空后计算对流参数有重要作用。
(2) 云对GIIRS探测温湿廓线有较大的影响，有云的天空状况下，FY-4A温度RMSE比无云和云边界时分别增加了1.19℃、0.96℃，FY-4B温度分别增加了1.52℃、1.21℃。有云时RMSE的数值和离散度都比无云时更大，温度的这种差别在高层和中层较明显，低层的差别减小。比湿RMSE在有云和无云时差异比温度更大，有云时误差分布范围更广，且容易出现极端值，700 hPa以下比湿在无云和有云的RMSE差距最为显著，无云时平均值为1.47 g· kg-1，有云时可达3.24 g·kg-1，是无云的2.2倍。因此在使用该湿度产品时要充分考虑误差较大的问题，使用时应更注重温湿廓线结构的变化趋势。
(3) 对比不同季节贵阳和威宁实况探空和卫星反演的平均温湿廓线，冬季由于乌蒙山地形阻挡形成云贵静止锋，卫星温度廓线能较好反映出贵阳的脱地悬浮锋面逆温，而没有反映出威宁的边界层浅薄锋面逆温。春季卫星温湿廓线能较好地反映出“上干下湿”的大气层结，也能体现出威宁由于海拔较高，大气低层相对湿度比贵阳低的特征，但反演的露点温度廓线比实况略低。夏季卫星反演温湿廓线能较好地体现湿层伸展较春季更高的特征，湿度廓线在中低层比实况低，温度廓线接近但略低于实况，因此夏季卫星反演的大气层结较实况更“干”。
(4) 评估GIIRS温湿廓线在2023年三次贵州区域性冰雹过程中的应用效果：3月16日贵州中西部的大范围冰雹过程中，GIIRS与贵阳和威宁站的实况探空较为一致，高时空分辨率的温湿廓线有助于追踪大气层结发生的变化，在冰雹发生前“上干下湿”的不稳定度增加，对冰雹天气的潜势预报有较强的指示意义。但在4月20日和5月5日的冰雹过程中也发现，由于GIIRS对近地层温湿反演误差较大，温度和露点温度较实况偏小，导致计算的CAPE偏小，不符合观测到大冰雹的事实。利用地面观测的2 m温度和露点温度进行订正后，可以显示出较大的CAPE，以及利于雷暴大风发生的探空形态，为预报员进行分类强对流短时临近预报有较好的参考作用。
