2025, Vol. 51
2. 云南省孟连县气象局，孟连 665800
2. Menglian Meteorological Station of Yunnan Province, Menglian 665800
普洱位于云南西南部，冰雹是该地区主要的中小尺度气象灾害之一，在气候变暖背景下，普洱冰雹日数显著增加，2019—2023年年平均日数达10 d。冰雹空间尺度小，突发性和局地性强，预报预警难度大。天气雷达凭借较高的时、空分辨率，一直是冰雹观测的重要手段。随着雷达观测技术的发展，气象学家对冰雹的发生发展机理和成因的认识不断深化。
双偏振雷达可以发射水平和垂直两个方向的电磁波，除了能获取水平反射率因子(ZH)等常规信息外，还提供了差分反射率因子(ZDR)、差分传播相移率(KDP)、相关系数(CC)等双偏振参数，这些参数可以反映出粒子的相态、形状、空间取向、密度分布等信息(张培昌等，2018)，对于冰雹的识别具有重要意义，也为分析研究冰雹云的云物理过程提供了依据。目前，已有多个地区在业务中应用双偏振雷达，用于灾害性天气的监测、预报和预警。
国内外众多学者对双偏振雷达资料的应用进行了研究，Seliga and Bringi(1976)提出可以由ZDR推断水凝物尺寸分布。Balakrishnan and Zrnić(1990)提出可以由CC判别混合水凝物相态。刘黎平等(1997)研究指出双偏振雷达较单偏振雷达具有更高的测雨精度和粒子相态识别的能力。高丽等(2021)发现，冰雹下落过程中的翻滚现象会导致ZDR值接近0 dB。冯晋勤等(2018)研究得出，ZDR、CC和KDP可以较好监测强对流中的降水强度和冰雹大小，冰雹在下降过程中ZDR、KDP由负值转为正值，表明冰雹逐渐融化成大雨滴或外包水膜的冰雹。吴举秀等(2022)统计分析了不同尺寸冰雹的S波段双偏振雷达偏振量的特征。潘佳文等(2020)对闽南地区大冰雹超级单体的双偏振特征进行了分析。潘佳文等(2021)分析了不同大小的冰雹在不同高度层的双偏振参数、KDP柱、三体散射特征。黄海迅等(2021)基于两次雹暴过程，总结分析了贵州威宁地区雹胚演变的X波段双偏振雷达特征，得到了威宁地区雹暴的概念模型。此外，王洪等(2018)、杨吉等(2020)、何清芳等(2022)、刁秀广等(2022)、沈雨等(2023)、李芳等(2024)、夏凡等(2024)和王福侠等(2024)对产生冰雹对流单体的双偏振特征进行了分析研究，得到一些有助于冰雹识别和预报的成果。在水凝物相态识别及算法研究方面，林青云等(2020)对基于双偏振天气雷达的水凝物相态识别技术研究进展进行了总结，并提出发展聚类算法进行相态识别并建立分类标准体系是未来水凝物相态识别的主要研究方向。宋文婷等(2021)、夏凡等(2023)分别对双偏振雷达降水粒子类型识别算法、融化层识别算法进行了研究。管理等(2022)设计了一种KDP足及ZDR弧的自动识别算法。吴举秀等(2023)基于济南和青岛两部S波段双偏振雷达探测到的冰雹统计信息建立数据集，获取小冰雹、大冰雹、特大冰雹的ZH、ZDR和CC的概率分布，构建了基于贝叶斯方法的冰雹大小识别模型，取得较好的冰雹识别效果。
随着我国建设和升级的双偏振雷达越来越多，对于双偏振雷达产品特征的研究正处于快速发展阶段。云南地处低纬高原，地理位置特殊，地形地貌复杂，是强对流天气的高发区。对于单偏振雷达产品在强对流天气监测预报预警中的研究和应用已比较多，如段鹤等(2014)基于普洱CIND3830-CC雷达资料研究得出滇南地区冰雹预报指标，被广泛应用于实际预报预警业务中。但双偏振天气雷达在云南的应用处于起步阶段，对于双偏振雷达资料的分析与研究比较少，而且冰雹发生发展过程中双偏振参量具有较强地域特征，双偏振产品对雷达波段也比较敏感。因此，对云南省内已经获取的双偏振雷达资料进行分析研究，总结提炼适合本地的定量化的特征指标很有必要。云南孟连X波段双偏振天气雷达于2018年建成并通过验收，运行几年来，已经积累了一定的观测资料，配合地面降雹记录，可以对该雷达的回波特征进行总结分析。本文在考虑了冰雹信息及雷达数据质量的前提下，统计分析滇西南地区22例冰雹样本的双偏振雷达产品特征，提炼出适用于滇西南地区的识别冰雹双偏振参量指标，从而为孟连X波段双偏振雷达在以后的业务运行中较好发挥作用奠定基础，为云南持续推进建设的X波段双偏振雷达的应用提供参考依据。
1 资料来源 1.1 雷达主要参数孟连724XSP X波段双偏振雷达位于普洱娜允镇允山村，采用全固态发射机和全相参体制，运用脉冲压缩和脉冲补盲技术，具备较高的探测精度和系统稳定度，详细参数见表 1。
|
表 1 孟连X波段双偏振雷达主要参数 Table 1 Main parameters of Menglian X-Band Dual-Polarization Radar |
收集整理了2018—2022年发生在滇西南地区的56例冰雹样本。各地气象信息员目击到降雹时，将降落到地面的冰雹拍照发送到县级气象台站，业务人员进行审核确认之后记录为一次降雹样本。通过是否位于孟连雷达有效探测范围内、雷达资料是否齐全完整、雷达反射率因子是否满足＞45 dBz(Waldvogel et al，1979)等条件挑选出22例冰雹样本作为研究样本。由于固态降水均会对农业生产造成一定的影响，所以在冰雹样本统计中，将降到地面的由强对流单体引起的固态降水均视为冰雹，收集到的冰雹直径在2~18 mm(表 2)。
|
|
表 2 滇西南冰雹样本的发生地点、冰雹直径等特征 Table 2 The occurrence location, hail diameter and other characteristics of hail samples in southwestern Yunnan |
雷达发射的电磁波经目标物粒子吸收和散射后会发生衰减。雷达波长越短，衰减程度越大。X波段电磁波的衰减显著，尤其在强回波区后可能完全衰减，X波段双偏振雷达电磁波衰减对ZDR的测量会产生较大的误差(苏德斌等，2011)。为了保证雷达数据质量，选取在电磁波束径向上，从雷达到研究目标之间无其余强回波存在的样本，避免雷达探测波束经过强回波区造成电磁衰减。
考虑到冰雹从高空降落至地面需要一定时间，及目击范围普遍偏小，采用以下方法来选取雷达数据并总结雷达回波特征：根据冰雹发生地位置，定位雷达0.5°仰角回波，确定降雹点附近最强回波核心，以最强回波核心为中心，以45 dBz为阈值，检索周边5 km范围内所有仰角的ZH，记录各仰角上雷达回波强中心位置，最后取前后各1个体扫(共3个)，统计回波强中心位置的有关参数。
2 双偏振雷达产品特征 2.1 常规雷达参量特征统计分析了22例冰雹样本中冰雹风暴单体的ZH的最大值，回波顶高(ET，文中为18.3 dBz回波的高度)，45、50、55 dBz回波高度(分别用H45、H50、H55表示)及其与湿球0℃层高度(本文所用0℃层高度均为湿球0℃层高度，以下简称0℃层高度)、-20℃层高度(H-20)的差，降雹前后垂直累积液态水含量(VIL)变化幅度，VIL密度(DVIL)等常用于冰雹识别产品的特征，为冰雹识别提供参考依据。相关产品信息从中国气象局新一代天气雷达业务软件的风暴属性表等相关产品中读取，其中DVIL＝VIL/ET。
ZH是不受雷达常数影响的散射特征量，主要与粒子的数目和尺寸大小有关。22例冰雹样本中，最大ZH为58~68 dBz(表 2)，平均为63 dBz，说明风暴单体中粒子数目较多或者粒子尺寸较大。其中只有1例的最大ZH在60 dBz以下(孟连景信，2018年3月11日16:06, 北京时，下同；58 dBz)，有6例的最大ZH在65 dBz及以上，其中有2例达到68 dBz，比段鹤等(2014)基于普洱CIND3830-CC雷达得出的结论要大，说明在不受强回波衰减的情况下，单部X波段双偏振雷达有效探测距离内的反射率因子强度比CIND3830-CC雷达探测到的强度偏强。
ET达9.4~13.9 km(表 2)，平均为10.8 km，较高的ET表明有较强的上升气流促使对流发展旺盛。分析发现，冰雹直径大小与ET无明显对应关系。由于筛选出的个例样本并没有发生在距离雷达较近的区域，因此ET的统计避免了静锥区的影响。
95%冰雹样本的H45≥7.1 km(表 2)，比段鹤等(2014)得出的结论(7.5 km)偏小0.4 km；H45与0℃层高度差为3.3~6.7 km(表略)。H50为5.7~10.3 km(表略)，H50与-20℃层高度差为-1.2~2.7 km(表 2)。22例冰雹样本中，H45、H50、H55超过-20℃层高度的比例分别为86%、59%、41%，只有9例样本H55超过-20℃层高度，不足一半(表略)。
冰雹研究样本发生时间为1—4月和12月，基于思茅探空站探测资料统计得出冰雹发生最近时段0℃层高度为3.0~4.5 km(海拔高度)，去除海拔高度之后，距离地面1.7~3.2 km，与俞小鼎等(2020)提出的强冰雹发生的有利环境指标(2.0~4.5 km)要略偏小，这也与观测到的实况均为中、小尺寸的冰雹，没有出现大冰雹相一致，也与高原地区比较容易出现小冰雹的事实相一致。
VIL在冰雹的识别中具有一定辅助作用(段鹤等，2014)。分析降雹前后VIL值的变化特征发现，在冰雹发生前一个体扫内，所有的回波单体均出现VIL增大的现象，增大幅度为4.7~18.3 kg·m-2；降雹结束之后，VIL值随之减小。从统计结果来看，22例冰雹样本的DVIL为2.8~5.2 g·m-3(表 2)，平均达到3.6 g·m-3。
综上分析，得出冰雹风暴单体具有高悬强回波特征，最大ZH≥58 dBz；H45≥7.1 km，H45与0℃层高度差≥3.3 km，86%的样本H45超过-20℃层高度；H50≥5.7 km，H50与-20℃层高度差为-1.2~2.7 km；DVIL≥2.8 g·m-3，降雹前VIL出现突然增大现象。
2.2 双偏振产品特征由于冰雹在高空不同高度上状态不同，双偏振参量的特征也不一样，为了使统计结果具有可比性和代表性，采用Ortega et al(2016)提出的，潘佳文等(2021)、吴举秀等(2022)使用的研究方法，以冰雹事件发生时最近时次、距离最近的思茅探空站的0℃、-10℃、-20℃层高度(H0、H-10、H-20)为基准，将垂直高度划分为7个高度(表 3)，分别统计各高度层上的双偏振参量特征。Hh为各仰角上冰雹所在位置高度，其中，h=(1, 2, …, 7), 采用以下方法获得：以冰雹报告地点为中心，在5 km×5 km范围内搜索各仰角上最强ZH，其所在处为冰雹所在位置高度Hh。
|
|
表 3 冰雹所在位置高度Hh信息 Table 3 Hh information |
由于地平线问题(波束中心高度随距离的增加而增加)、孟连雷达站海拔高度较高(1750 m)而研究的冰雹样本发生时0℃层高度相对较低等原因，只有1个样本在H1有数据，有7个样本在H2无数据，一定程度上影响了H1、H2的数据分析结果。
2.2.1 差分反射率因子(ZDR)| $ Z_{\mathrm{DR}}=10 \lg \left(\frac{Z_{\mathrm{H}}}{Z_{\mathrm{V}}}\right) $ | (1) |
式中ZV为垂直反射率因子。ZDR的大小主要与雷达采样体积内的粒子形状有关，当ZDR为正值时，表示雷达采样体积内的粒子分布以水平取向为主，水平轴长于垂直轴的粒子占主导；ZDR为负值时，表示垂直轴长于水平轴的粒子占主导；ZDR接近零值时, 表示在采样体积内粒子群的主要分布为球形。苏德斌等(2011)指出冰雹是非球形的，但是它们在下落过程中带有翻转运动，在雷达采样体积内，下降冰雹近似球形降水粒子，ZDR值较小；也有一些软雹和冰雹带有圆锥的形状，它们下落时以垂直方向的长轴取向实现，在此情况下，ZDR是负值。
分析22例冰雹样本在7个高度(表 3)上的ZDR值的分布(图 1a)。在-10℃层及以上(H6、H7)，ZDR值为-1.66~0.83 dB，ZDR值集中分布在零值附近，这与刘黎平等(1996)、曹俊武和刘黎平(2006)提出的冰雹在下落过程中不断摆动翻滚，雷达采样体积内总体接近球形分布的结论一致。
|

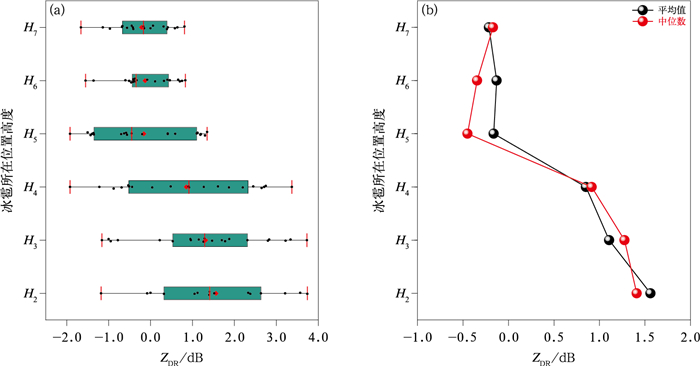

图 1 ZDR(a)在各个高度层的分布和(b)平均值、中位数随高度变化趋势 注：箱线图最左侧(最右侧)的红色短竖线为统计的最小数(最大数)，长方形箱体的左部(右部)框线为第25%(75%)分位数，箱体内红色粗竖线为中位数，红色菱形为平均值，黑色点为箱线图所用数据；下同。 Fig. 1 (a) Distribution of ZDR at different heights and (b) trend of ZDR's mean and median values with altitude |
在0℃层及以上至-10℃层之间(H5)，ZDR值的变化范围增大，为-1.92~1.35 dB。ZDR值的离散度增大，偏离零值范围增大，绝对值最大达到1.92 dB。这主要是一方面由于冰雹在-10~0℃的区域内不断循环，通过收集过冷水滴而增大的过程中，冰雹粒子的形状从初始的较小球形逐渐变成扁平或不规则形状，使得粒子长轴取向也不均匀；另一方面，冰雹的增长作用，使得冰雹直径逐渐增大，在此高度层内存在着尺寸较大的冰雹粒子；再者, 较强的垂直上升运动使得冰雹粒子的长轴在垂直方向上；以上原因共同作用使得雷达采样体积内粒子群的分布偏离球形特征，ZDR值偏离零值较远。
在0℃层以下，ZDR值随高度降低明显增大，正值所占比例明显增加；ZDR值在0℃层以下1 km范围内(H4)分布范围最广，离散度最大，并在此层取得最小值，为-1.92 dB；在0℃层以下2~3 km范围内(H2)取得最大值，为3.74 dB。
从ZDR值的平均值和中位数随高度的变化趋势(图 1b)可以看到，在0℃层及以上，ZDR值的平均值和中位数变化较小，集中分布在零值附近，以负值为主；在0℃层之下，平均值和中位数均为正值，ZDR值以正值为主，整体呈随高度降低逐渐增大趋势，在近地层，ZDR值平均值和中位数增大到1.5 dB左右。在0℃层以下，ZDR值以正值为主的原因可能是当冰雹粒子接近0℃层时，它们开始从表面融化，形成湿润的外层，雷达采样体积内冰雹粒子的形态也变得更加不规则，使得ZDR的绝对值均增大，这与冯晋勤等(2018)的研究成果一致。潘佳文等(2021)也指出，当冰雹开始融化后，其表面外包水膜从而获得更扁平的形状及更稳定的取向，其观测特征与大雨滴相似，因此具有较高的ZDR值。
2.2.2 差分传播相移率(KDP)KDP是指水平偏振和垂直偏振脉冲在单位距离内的相位差，表征不同偏振脉冲在传播路径上，因传播系数不同引起的相位变化。KDP的值与脉冲传播路径上的粒子的形状、大小、类型和粒子的数密度相关。
分析KDP在各个高度上的分布特征(图 2a)，在0℃层及以上(H5、H6、H7)，KDP值离散度不大，变化范围较小，为-1.97~1.29 °·km-1，中位数和平均值的分布范围分别为-0.05~0.05 °·km-1和-0.21~-0.01 °·km-1，KDP的值位于零值附近，表明以近似球形的干冰雹粒子为主。在0℃层以下，KDP值的变化范围逐渐增大，其正值所占比列逐渐增大。在0℃层以下1 km范围内(H4)，KDP值的分布范围为-2.98~2.66 °·km-1，有6例为负值，＜-1 °·km-1的样本有1例(2022年1月19日12：41，澜沧竹塘乡)，该样本在0℃层以下1~2 km范围内(H3)KDP值为-2.14 °·km-1，通过分析天气实况，澜沧竹塘乡雨量监测站(降雹所在区域)在降雹时段内没有监测到降水，实况表明以纯的冰雹为主，因此KDP值表现为负值。在0℃层以下1~3 km范围内(H3、H2)，KDP值的变化范围增大，最大值分别达到2.65 °·km-1、2.24 °·km-1。
|

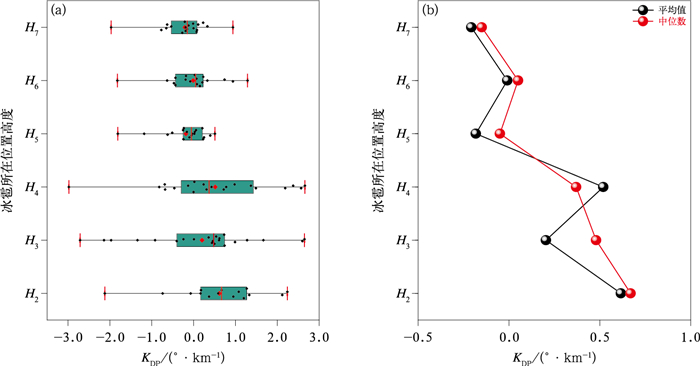

图 2 KDP(a)在各个高度的分布和(b)平均值、中位数随高度变化趋势 Fig. 2 (a) Distribution of KDP at different heights and (b) trend of KDP's mean and median values with altitude |
KDP值的中位数和平均值随着高度的降低呈逐渐增大趋势(图 2b)，在0℃高度层及以上，KDP值的平均值和中位数变化较小，集中分布在零值附近，以负值为主；在0℃层之下，平均值和中位数均为正值，在近地层增大到0.7 °·km-1左右。KDP值在0℃层以下1 km范围内(H4)增大最明显。主要是因为冰雹在0℃层以下时，从表面开始融化，形成湿润的外层，随着距离地面越近，冰雹融化更明显，水膜厚度也相应增加，使得粒子的介电性质呈现为液态，同时降水粒子与冰雹粒子的混合也使得KDP值增大。孙伟等(2021)指出，KDP代表液态水浓度，同时也与粒子直径有关，KDP值大说明液态水含量多、粒子直径大；KDP对固态粒子不敏感，由于水的介电常数大于冰，而对降雨粒子更为敏感。实况监测显示，在22例降雹样本期间，有4例没有监测到明显降水，以降雹为主，其余18例均伴有不同程度降水。伴有降水的18例样本中，冰雹直径以中、小尺度为主，表明降雹是由大量集聚的湿的小冰雹组成，且混合有大量的降雨粒子, KDP在低层主要为正值，但没有出现异常大值，最大仅为2.66 °·km-1。4个无明显降水样本中，低层KDP值分别达到-2.12、-1.34、-2.71和-2.98 °·km-1，观测到的冰雹直径为3~10 mm。在日常业务中，60 dBz以上的强回波不一定预示冰雹，KDP可以协助识别是以降雹还是以降雨为主。
2.2.3 相关系数(CC)CC是指水平偏振回波强度和垂直偏振回波强度之间的相关程度，可以用来反映雷达取样体积内水凝物粒子相态的均匀性，其与粒子的形状、大小分布等有关。分析22例冰雹样本的CC在各个高度上的分布(图 3a)，在0℃层及以上，CC的中位数和平均值变化范围为0.94~0.96和0.93~0.95，变化范围相对较小，表明此层存在相态比较均匀一致的粒子，以干的冰雹粒子为主。在0℃层以下，CC值随高度降低逐渐减小。在0℃层以下1~2 km范围内(H3)，CC值的中位数和平均值分别为0.94和0.92，变化范围为0.79~0.97。在0℃层以下2~3 km范围内(H2)，CC的中位数和平均值达到最小，分别为0.92和0.91，最小为0.79，最大为0.98，第25%和第75%分位数分别为0.89和0.96。随着高度降低CC值逐渐减小，表明随着高度降低和温度的升高，融化更加明显，雷达采样体积内混合有不同相态的粒子，小而湿的冰雹粒子掺杂着雨滴粒子。
|

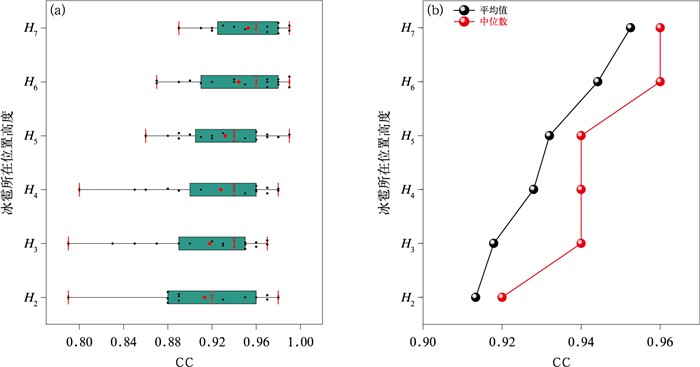

图 3 CC(a)在各个高度的分布和(b)平均值、中位数随高度变化趋势 Fig. 3 (a) Distribution of CC at different heights and (b) trend of CC's mean and median values with altitude |
仅凭单一的双偏振参量并不足以识别冰雹，需要几个参量相互配合来综合判断。综合分析来看(图 1b，2b，3b)，ZDR和KDP的平均值和中位数变化趋势基本一致，均是随着高度降低值逐渐增大，CC值则相反，随着高度降低逐渐减小，此变化趋势与潘佳文等(2021)、吴举秀等(2022)的研究结论一致，产生这样的变化趋势的原因主要与强上升气流造成的长轴取向、冰雹增长、冰雹表层融化以及是否伴随有降水过程(即冰雹的干湿)等因素有关。
3 结论与讨论基于孟连X波段双偏振雷达探测资料，对22例冰雹样本的双偏振雷达回波特征进行分析，结果表明：
(1) 冰雹风暴单体具有高的顶高和高的强回波伸展高度等特征。最大ZH≥58 dBz；H45≥7.1 km，H45与0℃层高度差≥3.3 km，86%的冰雹单体H45超过-20℃层高度；H50≥5.7 km，H50与-20℃层高度差为-1.2~2.7 km。
(2) 冰雹单体中，DVIL≥2.8 g·m-3，降雹前一个体扫VIL出现增大现象，增幅为4.7~18.3 kg·m-2。
(3) ZDR和KDP的平均值和中位数随着高度降低逐渐增大，CC值随着高度降低逐渐减小。在0℃层及以上，ZDR和KDP的平均值和中位数集中分布在零值附近，以负值为主；二者在0℃层之下均为正值，在近地层最大，分别达到1.5 dB和0.7 °·km-1左右。ZDR和KDP值在0℃层以下1 km内增大最明显，在此层由负值转为正值，主要是由于融化的作用。
(4) KDP值对液态粒子更为敏感，可以协助识别是以降雹还是以降雨为主。
(5) 统计得到了各双偏振参量的取值范围，在0℃层及以上，ZDR值为-1.92~1.35 dB、KDP值为-1.97~1.29 °·km-1、CC为0.86~0.99；在0℃层以下，ZDR值为-1.92~3.74 dB、KDP值为-2.98~2.66 °·km-1、CC为0.79~0.98。
由于雷达数据质量、雷达有效探测距离和雷达扫描范围等因素，本文仅对22例冰雹样本回波进行分析，样本偏少，可能导致特征总结不到位。分析的特征只是出现冰雹时风暴的回波特征，仅可作为识别有无冰雹的参考依据，对于提前预报的指标，将在今后的研究中进行总结凝练。分析的样本中没有直径20 mm及以上的冰雹，对于不同直径的冰雹的特征还需要进一步总结分析。对中国气象局新一代天气雷达业务软件的水凝物分类HCA算法(Park et al，2009)得到的粒子相态识别结果进行检验，在22例冰雹样本的降雹阶段，HCA算法对100%的样本给出了冰雹粒子降到近地面的识别结果，与观测实况比较吻合，表明该算法对孟连X波段双偏振雷达识别冰雹具有一定指示意义。但由于本研究仅对出现降雹的单体进行检验，没有与其余单体进行对比分析，所以对于HCA算法的虚报率、命中率以及合理阈值等还需进一步分析研究。
