龙卷又称龙卷风，是一类局地性、小尺度、突发性的强对流天气，破坏性极强。近10年来，我国多个强龙卷过程造成严重的人员伤亡和财产损失，如2016年6月23日江苏阜宁EF4级超强龙卷(Xue et al，2016；张小玲等，2016；郑永光等，2016b)，2019年7月3日辽宁开原EF4级超强龙卷(张涛等，2020；郑永光等，2020)，2024年4月27日广东广州EF3级强龙卷等。以往研究表明，山东龙卷事件多发生在高空槽、黄淮气旋或台风背景下(龚佃利等，2024；于怀征等，2022；谷山青等，2022；赵海军，2022)。2024年7月5日14:00—21:00(北京时，下同)，受高空槽和黄淮气旋的共同影响，山东菏泽、济宁、淄博、泰安、济南等地部分地区先后出现多个龙卷，此次爆发性龙卷事件造成多人伤亡、大量基础设施损毁，其中，菏泽市东明县、鄄城县灾情影响最为严重。本次过程是在有利的环流背景下发生的一次爆发性龙卷事件，经气象部门灾情调查(以下简称灾调)确认，山东菏泽、济宁、淄博、泰安、济南等地共发生13个龙卷，通过雷达观测对比分析判断，先后在菏泽市东明县、鄄城县、郓城县和济宁市梁山县出现的4个强龙卷由同一个超级单体母风暴造成，在以往的龙卷过程中非常罕见。由于龙卷的时空尺度非常小，现有的气象业务观测体系难以实现对其的全面监测(郑永光等，2016a；2016b；2017；2018)，因此，现场灾害调查仍然是分析和确认龙卷特性、影响范围和破坏程度等信息最直接的手段，根据灾损情况估计风速和判断龙卷定级强度(郑永光等，2016b；2018；张涛等，2020)。美国相对较早地形成了比较完整规范的龙卷和下击暴流所致风灾的调查体系(Fujita，1971；1974；1978；Bunting and Smith, 1993；NOAA，2003；Doswell Ⅲ et al，2009；Frelich and Ostuno, 2012；Edwards et al，2013)，目前美国应用于龙卷强度估计的标准是EF等级(NOAA，2003；Doswell Ⅲ et al，2009；Wind Science and Engineering Center，2004)。我国也通过一系列的龙卷、极端大风事件(Meng and Yao, 2014；Meng et al，2016；郑永光等，2016a；张涛等，2020)逐步建立了风灾调查体系和规范标准[全国气象防灾减灾标准化技术委员会(SAC/TC345)，2021]。该标准将龙卷强度等级共分为弱、中、强、超强4个等级，与美国EF等级存在如下对应关系：弱龙卷对应EF0级及其以下，中等强度龙卷对应EF1级，强龙卷对应EF2、EF3级，超强龙卷对应EF4和EF5级。
近年来，国内开展了针对热带气旋、冷涡背景下的龙卷环境特征统计研究(黄先香等，2024；才奎志等，2022)，但对于黄淮气旋背景下龙卷个例的研究仍较少，特别是针对龙卷爆发事件的分析(Wen et al，2024)。基于龙卷灾害的现场调查结果和互联网视频照片、地面自动气象站、双偏振雷达等观测资料以及ERA5 0.25°×0.25°再分析资料，本文详细分析了此次过程中灾情最严重的山东菏泽市东明县、鄄城县2个强龙卷的发展演变过程、环境条件和中尺度特征，可进一步加深预报员对黄淮气旋背景下龙卷天气的认识，以期提高龙卷监测和预报预警业务能力。
1 东明和鄄城龙卷灾害现场调查2024年7月6—7日，现场调查组根据雷达资料显示的龙卷母风暴的中气旋特征演变过程和相关媒体报道，重点对菏泽市东明县、鄄城县龙卷受灾严重区域进行了详细调查。现场调查方式包括：近距离观察、测量、拍照取证建筑、植被等受损情形，升空无人机拍摄俯视、远视、路径跟踪等视频，询问龙卷目击人或灾情现场相关人员。调查工具主要有量尺、相机、无人机、手机地理信息软件等。
1.1 东明县龙卷演变、强度和灾情分析综合现场调查结果和龙卷探测分析，东明县龙卷开始影响时间约为14：20，结束时间约为14：35，持续约15 min，龙卷大致自西南向东北移动，路径长约12 km，最大灾损宽度约为500 m(图 1)，最强等级为强龙卷(相当于EF3级)。
|
图 1 2024年7月5日山东东明县龙卷路径(红色阴影) 注：文字框标注了龙卷经过的地点及对应时间。 Fig. 1 Path (red shaded) of the Dongming Tornado in Shandong Province on 5 July 2024 |
龙卷漏斗云约14:20在东明县沙窝镇蔡坡村以北接地，造成蔡坡村北一家塑料制品公司厂房严重损坏(图 2a)，之后向东北方向移动，造成沙窝镇沙河村大量民房受损(图 2b)。在穿过东鱼河北支河道后，造成高堌村东南部房屋受损及其东侧田地中一座高压线塔从中部折断(图 2c)。根据灾情分析，龙卷在蔡坡村和沙河村造成多处房屋屋顶瓦片被吹走，其中沙河村有一处红砖石、灰泥巴垒起的老旧房屋倒塌(图 2b)，属于强龙卷(相当于EF2级)；高堌村附近的高压线塔倾倒(图 2c)，属于强龙卷(相当于EF3级)。
|

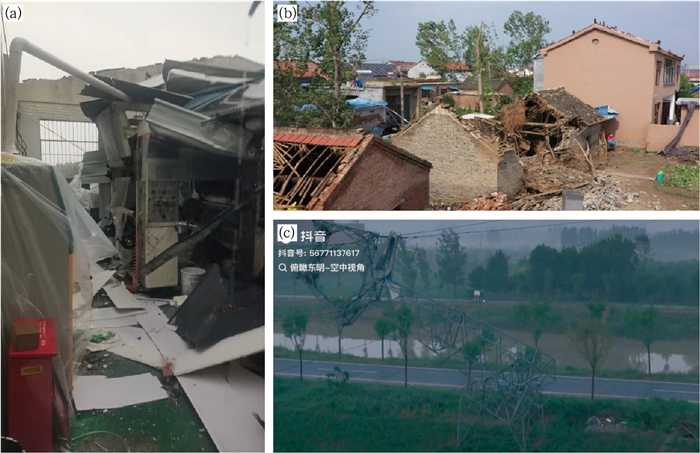

图 2 2024年7月5日山东东明县龙卷造成(a)蔡坡村北塑料制品公司厂房损毁，(b)沙河村民房倒塌，(c)高堌村附近高压线塔倾倒 Fig. 2 (a) The destruction of a plastic products factory building in the north of Caipo Village, (b) collapsed residential houses in Shahe Village, (c) toppled high-voltage transmission towers near Gaogu Village in Shandong Province caused by the Dongming Tornado on 5 July 2024 |
龙卷在向东北方向行进过程中，先后经过雷庄村和刘墙村，造成雷庄村以南大片蔬菜大棚受损(图 3a)及雷庄村东南部、刘墙村大部民房受损(图 3b)，重者整个房顶被揭。穿过刘墙村后，龙卷强度减弱，其所造成的灾损范围也有所减小(图 1)，并向东北方向穿过东明湖公园及体育公园，造成东明湖周边直径约10~20 cm的树木倒伏或连根拔起(图 3c)。根据灾情分析，以上损毁情况属于中等强度龙卷(相当于EF1级)。因此，该阶段龙卷强度相对前期有所减弱。
|

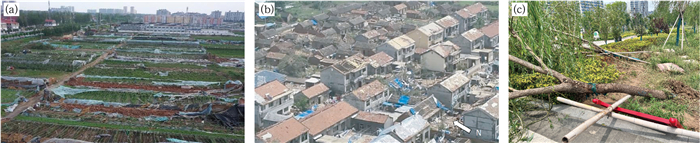

图 3 2024年7月5日山东东明县龙卷造成(a)雷庄村蔬菜大棚大面积损毁, (b)刘墙村民房受损, (c)东明湖公园树木倒伏 注：图b白色箭头指向正北，下同。 Fig. 3 (a) The damaged vegetable greenhouses in Leizhuang Village, (b) damaged houses in Liuqiang Village, (c) fallen trees in Dongming Lake Park caused by the Dongming Tornado in Shandong Province on 5 July 2024 |
龙卷在经过东明湖公园附近水面后继续向东北方向移动，在白寨小区西南侧的建筑工地再度加强，将工地中9座塔吊中的6座吹倒(图 4a，红色圆圈标注位置)，多个水泥电线杆折断(图 4c)，并将工地中地磅(质量约为10 t)掀翻到附近3 m左右的位置(图 4b)。据目击者描述，龙卷经过时，将装有工具的集装箱制成的简易房屋(质量约为4 t)和多辆小汽车吹走50~100 m，并造成1人身亡。根据以上损毁情况，判定龙卷强度为强龙卷(相当于EF2级)。
|

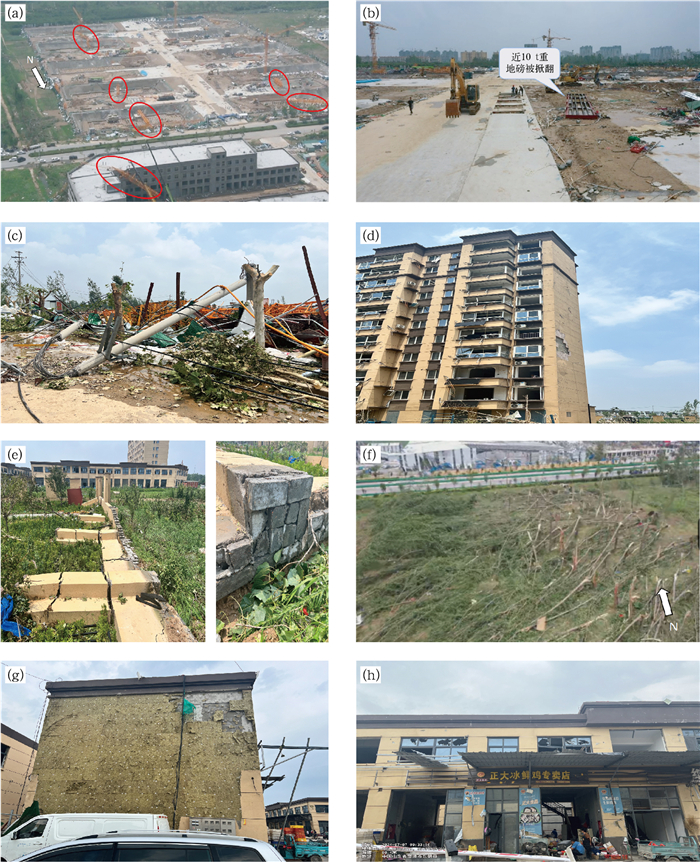

图 4 2024年7月5日山东东明县龙卷造成(a~c)建筑工地，(d~f)白寨小区，(g，h)白寨小区西侧农贸市场的受灾情况 Fig. 4 The damage of (a-c) the construction site, (d-f) the Baizhai Community and (g, h) its western agricultural market caused by the Dongming Tornado in Shandong Province on 5 July 2024 |
白寨小区有多个高层楼宇玻璃破碎，大量碎屑插入楼房保温层(图 4d)，太阳能电池板被吹掉，部分居民家中电冰箱被吹出上百米。有居民反映，一栋高楼的电梯间被强风吹变形导致电梯无法运行；小区北侧集装箱制成的简易房屋(质量约为2 t)被大风吹走；小区多处围墙被吹倒(图 4e)，小区北侧成片直径约为40 cm的大树被折断(图 4f)，围墙倒塌方向和树木倒伏均呈明显的气旋性辐合状。白寨小区西侧农贸批发市场也遭受一定破坏，包括部分墙体严重受损(图 4g)、窗户玻璃破碎以及彩钢挡板受损(图 4h)等，1名居民因灾死亡。根据上文所述的龙卷中心经过后的灾情，判定龙卷强度至少为强龙卷(相当于EF2级)。
随后龙卷向东北方向移动，造成京广线以北恒通建材公司(图 5a)、泓润能源公司(图 5b)大量钢结构建筑受损，顶部彩钢瓦荡然无存，多处砖墙被吹倒，多个简易房被彻底损毁，十几棵直径约为20~40 cm的树木折断，呈辐合状。根据彩钢板工棚屋顶倾覆、砖墙倒塌等，判定龙卷强度为中等强度(相当于EF1级)。
|

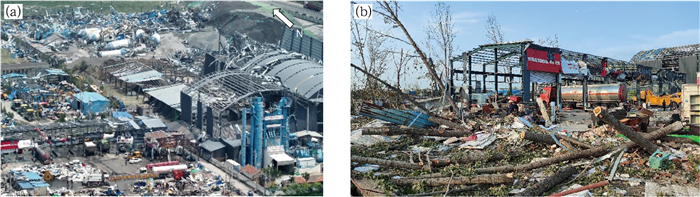

图 5 2024年7月5日山东东明县龙卷经过(a)恒通建材公司、(b)泓润能源公司损毁情况 Fig. 5 The damage of (a) Hengtong Building Materials Factory and (b) Hongrun Energy Company caused by the Dongming Tornado in Shandong Province on 5 July 2024 |
在将东明互通立交东南侧停车场板房全部吹走，并导致其北侧民房部分受损后，龙卷穿过荷宝高速，强度明显减弱，但仍在劲海化工厂造成一定损失，将其伸缩大门吹动近50 m，同时，少量厂房房顶彩钢板受损。14:35前后，龙卷造成该厂东侧蔬菜大棚轻微受损后，减弱消散。
1.2 鄄城县龙卷路径及灾情分析综合现场调查结果和龙卷探测分析，鄄城县龙卷影响开始时间约为15：06，结束时间约为15：18，持续时间约为12 min，大致自西南向东北偏东方向移动，总路径约为9 km(图 6)，15：11鄄城县临濮镇地面自动气象观测站测得最大阵风(38.9 m·s-1)。灾调显示，灾情较重的路径长约为3 km，包括崔庄、柳园村和西王潭村，影响时长约为6 min，最强等级为强龙卷(相当于EF2级)。
|
图 6 2024年7月5日山东鄄城县龙卷路径(红线) 注：文字框标注了龙卷经过的地点及对应时间。 Fig. 6 Path (red line) of the Juancheng Tornado in Shandong Province on 5 July 2024 |
灾调组重点对受灾较严重的崔庄、柳园村和西王潭村进行了实地走访。崔庄出现硬木树木折断、树干扭曲(图 7)，柳园村和西王潭村有多处红砖石、灰泥巴垒起的老旧房屋倒塌(图 8a，8d)，混凝土框架结构的建筑门窗玻璃破碎(图 8c)，以及钢结构建筑受损，顶部彩钢瓦遭受严重破坏(图 8b)。根据灾害分析，非框架结构的砖混房屋倒塌和大片直径约20~40 cm的树木折断，均属于强龙卷(相当于EF2级)。
|

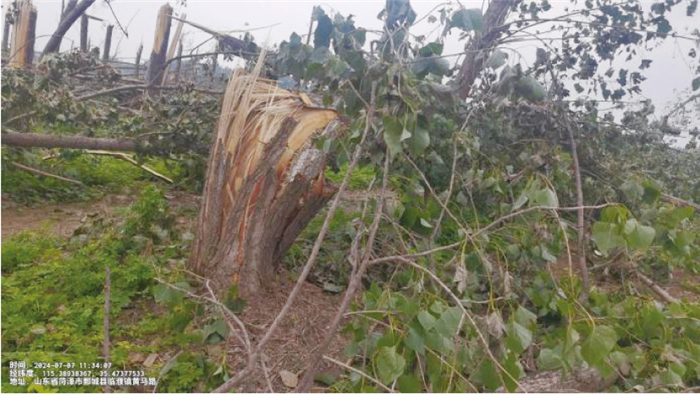

图 7 2024年7月5日山东鄄城县龙卷造成崔庄树木受损 Fig. 7 The damaged trees in Cuizhuang Village caused by the Juancheng Tornado in Shandong Province on 5 July 2024 |
|

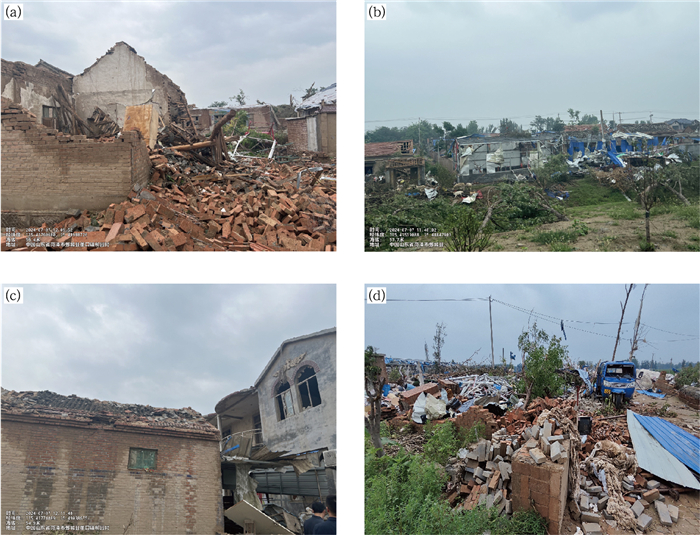

图 8 2024年7月5日山东鄄城县龙卷造成(a~c)柳园村(a)房屋倒塌、(b)钢结构建筑损毁、(c)房屋受损, 以及(d)西王潭村房屋损毁 Fig. 8 (a) Collapsed houses, (b) damaged steel structure buildings, (c) damaged houses in Liuyuan Village, and (d) collapsed houses in Xiwangtan Village caused by the Juancheng Tornado in Shandong Province on 5 July 2024 |
2024年7月5日14:00，500 hPa高空槽东移配合黄淮气旋发展加强(图 9a，9b)，山东西南部位于高空槽前和低空西南急流控制区，菏泽水汽充沛，大气湿度层结深厚，垂直累积可降水量超过65 mm(图 9a)；最优对流有效位能(BCAPE)基本维持在1500~2500 J·kg-1(图 9b)，具备充足的不稳定能量条件；龙卷发生地东明县附近在925 hPa及地面(图 9b~9d)均能分析出明显的水平切变辐合系统，中低层急流的存在使得该地区0~1 km垂直风切变(SHR1)约为10 m·s-1，0~3 km垂直风切变(SHR3)也接近20 m·s-1；因此，较强的低层大气水平切变辐合与垂直风切变为龙卷母风暴的触发、发展以及中气旋的形成提供了较好的动力条件。
|

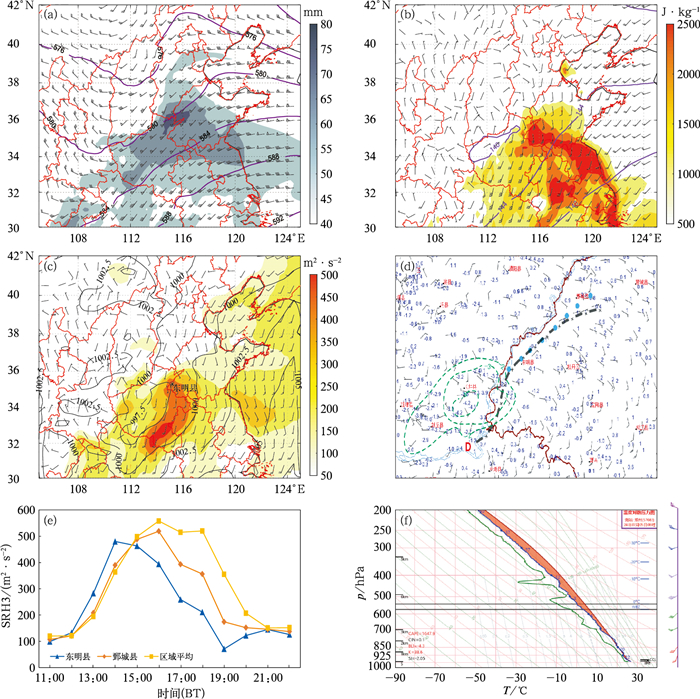

图 9 2024年7月5日(a~d)14：00(a)500 hPa高度场(等值线，单位：dagpm)、风场(风羽)与整层可降水量(填色)，(b)850 hPa高度场(等值线，单位：dagpm)、925 hPa风场(风羽)与最优对流有效位能(填色)，(c)地面气压场(等值线，单位：hPa)、10 m风场(风羽)与0~3 km风暴相对螺旋度(填色)，(d)地面自动气象站风场(风羽)及1 h变温(蓝色数字和绿色虚线)，(e)11：00—22：00东明县、鄄城县及菏泽附近区域平均0~3 km风暴相对螺旋度，(f)08：00河南郑州站T-lnp图 注：图d中蓝色圆点表示龙卷母风暴中气旋位置，黑色粗虚线表示地面风场辐合线，D表示低压中心，绿色虚线分别表示-2、-3和-4℃变温等值线。 Fig. 9 (a) The 500 hPa geopotential height (contour, unit: dagpm) and wind field (barb), vertically integrated precipitable water (colored), (b) the 850 hPa geopotential height (contour, unit: dagpm), 925 hPa wind field (barb) and the best convective available potential energy (colored), (c) surface pressure field (contour, unit: hPa), 10 m wind field (barb) and 0-3 km storm relative helicity (colored), (d) automatic weather station wind field (barb) and 1 h variable temperature (blue numbers and green dashed lines) at 14:00 BT, (e) temporal variation of 0-3 km storm relative helicity in Dongming, Juancheng counties and average of the surrounding areas of Heze from 11:00 BT to 22:00 BT, and (f) T-lnp chart at Zhengzhou Station in Henan Province at 08:00 BT 5 July 2024 |
俞小鼎和郑永光(2020)研究表明，风暴相对螺旋度(SRH)在衡量风暴旋转潜势时具有明确意义，其大小取决于相对风暴气流流线方向的水平涡度。Davies-Jones et al(1990)建议使用0~3 km垂直积分的风暴相对螺旋度(SRH3)来判识超级单体风暴中气旋的强度，弱、中、强中气旋所对应的风暴相对螺旋度分别为150~299 m2·s-2、300~449 m2· s-2、≥450 m2·s-2。本文利用ERA5数据计算了SRH3，结果表明，14：00河南东南部至山东西南部地区处于SRH3≥300 m2· s-2的高值区(图 9c)，东明县附近格点SRH3达480 m2·s-2(图 9e)，且SRH3时序变化(图 9e)显示，东明县和鄄城县龙卷发生前2~3 h，SRH3均呈现出明显上升趋势且最大数值达到450 m2·s-2以上，龙卷发生后，SRH3进入下降阶段，菏泽附近区域平均的SRH3数值在龙卷高发的14：00—19：00均≥350 m2·s-2，因此，强的风暴相对螺旋度与龙卷区域对应较好，这与对流系统上升气流导致水平涡管倾斜、拉伸，造成垂直涡度增长，有利于中气旋龙卷发生有关。
5日08:00郑州站(距离东明县龙卷发生地约120 km)T-lnp图(图 9f)显示，850 hPa以下温度露点差在2.5℃以下，低层大气呈接近饱和的状态，抬升凝结高度很低，约为279 m，对流抑制能量接近0 J·kg-1，低层动力辐合抬升作用下易触发对流；该站地面抬升计算得到的对流有效位能(CAPE)达1648 J·kg-1，表明大气条件不稳定充足，有利于对流系统的发展加强。此外，表 1给出了基于ERA5数据计算的14：00东明县附近格点所对应的各类物理量参数具体数值，结果表明该区域具备有利于龙卷发生的环境条件。
|
表 1 2024年7月5日14：00山东东明县附近格点各物理量参数 Table 1 Parameters of grid points near Dongming County, Shandong Province at 14:00 BT 5 July 2024 |
14：00，东明县龙卷发生在黄淮气旋东偏北方向约50 km处，在龙卷发生前，沿龙卷母风暴移动方向上就已存在一条地面风场辐合线，龙卷母风暴中气旋移动路径与地面风场辐合线具有较好的对应关系(图 9d)，同时，地面辐合线超前于龙卷发生，这表明地面辐合线加之低空急流左前方的辐合区为龙卷风暴的触发和发展提供了有利条件。Wurman et al(2007)研究指出，龙卷生成前需要存在后侧下沉气流，下沉气流与环境之间形成的温度差异有利于近地面垂直涡度发展(Davies-Jones et al，2001)，对龙卷的形成至关重要。但下沉气流到达地面后造成的冷池不能太强，否则会因负浮力增加，抑制近地面垂直涡度的加强。Markowski(2002)、Markowski and Richardson(2009)研究表明，冷池与环境大气的温度差通常小于4℃时有利于龙卷的生成和维持。14：00，东明县上游地区对流风暴对应的地面1 h变温显示，对流风暴的下沉气流导致地面出现2~4℃的降温(图 9d)，且追踪14：00—20：00的地面冷池和龙卷发生地的关系(图略)，发现龙卷均出现在地面1 h变温2~4℃冷池的前侧，因此，合适的冷池强度为龙卷的形成提供了近地面垂直涡度加强的物理机制，有利于龙卷生成。
基于以上分析，给出了本次山东菏泽强龙卷过程的流型配置图(图 10)。龙卷发生在500 hPa高空槽前、925 hPa西南急流顶端、地面黄淮气旋东偏北方向约50 km处，具备整层水汽充沛、抬升凝结高度低、对流不稳定能量充足、中低层垂直风切变较大、强的风暴相对螺旋度等有利于超级单体龙卷的环境特征，地面β中尺度辐合线以及合适的冷池强度为龙卷母风暴的触发、发展以及近地面垂直涡度的加强提供了有利条件。
|

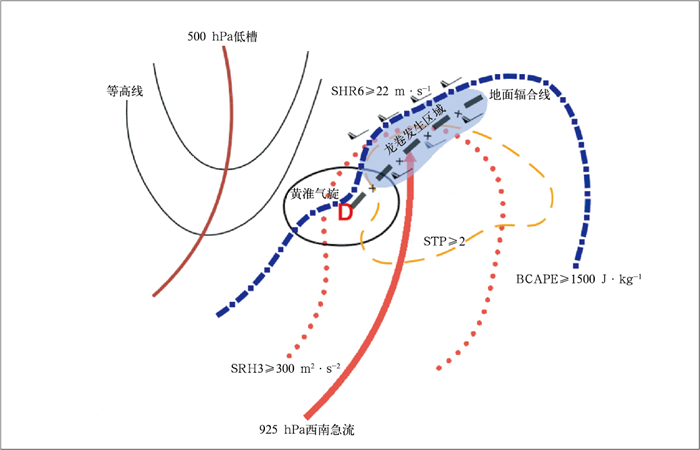

图 10 “7·5”山东菏泽强龙卷过程流型配置图 Fig. 10 Flow diagram of the strong tornado process in Heze of Shandong Province on 5 July 2024 |
龙卷出现的具体时间和地点，与龙卷母风暴系统的发展演变及其内部的垂直涡度和速度场等结构特征密切相关，需要高时空精度的监测资料和高分辨率数值模式的支撑，这也是目前龙卷监测和临近预警业务的重点和难点问题。本部分将基于双偏振雷达(以下简称雷达)探测的反射率因子(ZH)、径向速度以及中气旋、龙卷涡旋特征(TVS)和龙卷残片特征(TDS)等信息，对东明县、鄄城县龙卷风暴的中尺度特征进行分析。
基于河南濮阳雷达1.5°仰角探测的径向速度，人工识别定位东明县、鄄城县龙卷超级单体母风暴的中气旋路径(图 11)，结果显示，该中气旋自5日14：00左右在河南长垣县和山东东明县交界处快速发展，以约60 km·h-1的速度向东北方向移动，先后经过东明县和鄄城县。14：27，中气旋位于东明县境内，中心距离濮阳雷达约52 km，旋转速度约为26.5 m·s-1，达到最强，之后其强度逐渐减弱，但在14：50—15：01，即龙卷风暴经过东明县后进入鄄城县境内期间，中气旋再度加强，15：30后逐渐减弱。现场调查显示，该超级单体风暴先后于14：20—14：35和15：06—15：18在东明县和鄄城县触地, 造成多处龙卷灾害。
|

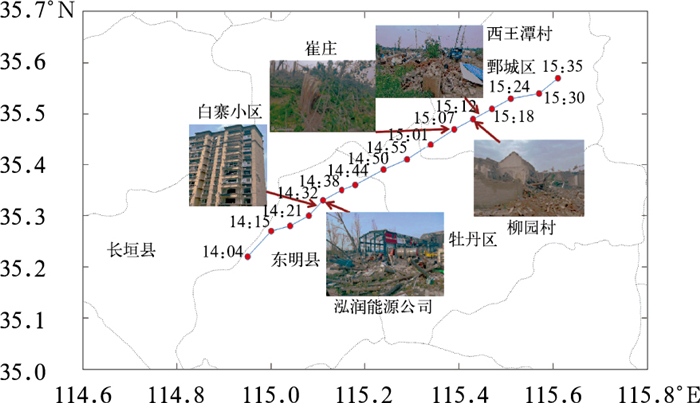

图 11 2024年7月5日14:14—15：35山东东明县、鄄城县龙卷母风暴中气旋路径及重灾区灾情 Fig. 11 Mesocyclone path and the disaster situation in the severely affected areas by tornado events in Dongming and Juancheng of Shandong Province, from 14:14 BT to 15:35 BT 5 July 2024 |
濮阳雷达1.5°仰角风暴相对径向速度显示，东明龙卷母风暴在14：04已出现气旋式环流特征，此时中气旋方位直径大于径向直径，呈椭圆形，位于东明县西南部；之后龙卷母风暴在向东北方向移动的过程中，中气旋方位直径和径向直径差别逐渐缩小，形状由椭圆形向圆形演变，强度逐渐加强(图 12a~12c); 14：15开始出现速度模糊(图 12c)，此时，中气旋位于东明县沙窝镇境内; 14：27—14：32(图 12e，12f)是中气旋最为强盛的时段，地面灾害也最为严重，径向速度场上出现明显的TVS，该时段中气旋位于东明县白寨小区和周边的建筑工地、弘润能源公司附近; 14：38(图 12g)，中气旋方位直径增大，强度有所减弱。
|

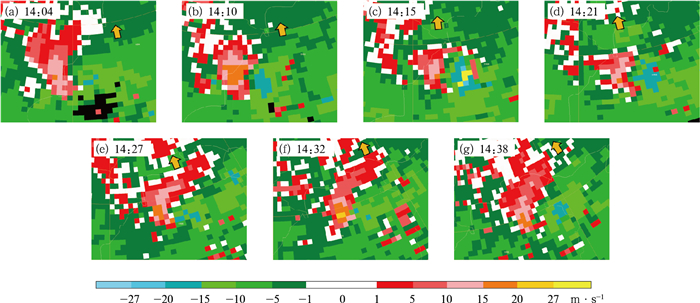

图 12 2024年7月5日不同时刻河南濮阳雷达1.5°仰角风暴相对径向速度 注：黄色箭头指向雷达所在方向，下同。 Fig. 12 Evolution of the storm-relative radial velocity at 1.5° elevation of Puyang Radar from 14:04 BT to 14:38 BT 5 July 2024 |
以东明龙卷最强时段为例分析龙卷超级单体母风暴特征。14：32，河南濮阳雷达0.5°仰角ZH(图 13a) 显示，龙卷母风暴对应明显的钩状回波特征，龙卷出现在钩状回波顶端，最大回波强度超过56 dBz；径向速度图(图 13b)对应明显的中气旋和TVS，并出现速度模糊，经人工退模糊后，TVS相邻像素点对应的正、负速度分别为17.0 m·s-1和-34.5 m·s-1，二者差值达51.5 m·s-1，雷达探测该TVS距离地面约660 m高度上，但结合现场灾调结果可知，与其对应的龙卷已触地，并产生了龙卷灾害；ZH垂直剖面(图 13c)显示，龙卷母风暴回波顶高约为15 km，强回波主体位于10 km以下，最大ZH为50~60 dBz，质心高度约为5 km，相比朱君鉴等(2019)、谷山青等(2022)台风背景下的山东龙卷风暴发展高度要更高一些。从图 13c中还可以看出，该风暴呈倾斜结构，自下而上向东偏北方向倾斜，径向速度剖面(图 13d)显示，中气旋径向切变区也呈同样的倾斜趋势，可能与中低层西南气流对风暴移动影响和垂直风切变方向有关。
|

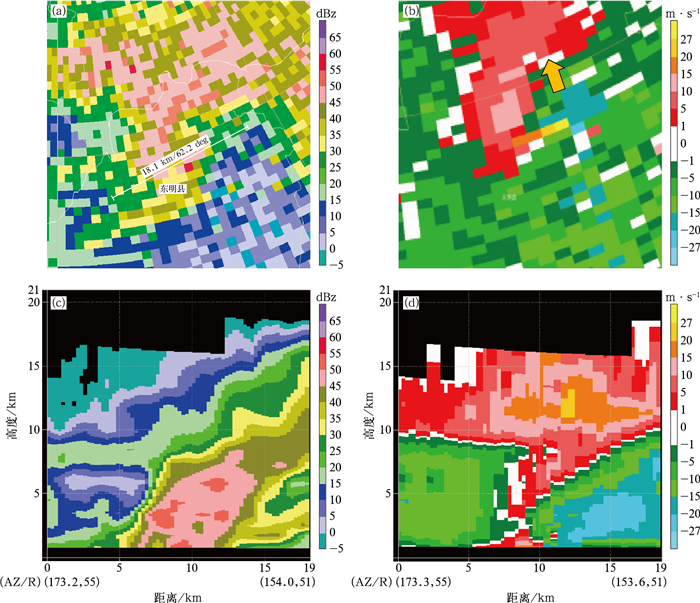

图 13 2024年7月5日14：32河南濮阳雷达0.5°仰角(a)ZH和(b)径向速度，以及沿图a中直线的(c)ZH和(d)径向速度垂直剖面 Fig. 13 (a) ZH and (b) radial velocity at 0.5° elevation of Puyang Radar at 14:32 BT 5 July 2024, and (c, d) cross-sections of (c) ZH and (d) radial velocity along the white solid line in Fig. 13a |
对于鄄城龙卷，龙卷超级单体母风暴于15：01进入鄄城县境内，此时风暴相对径向速度场上已存在明显的中气旋特征，旋转速度约为19 m·s-1 (图 14a)；15：01—15：12，在超级单体风暴自西南向东北方向快速移动过程中, 中气旋逐渐加强，旋转速度逐渐由19 m·s-1增长到21 m·s-1(图 14a~14c); 15：12—15：18，中气旋处于最强盛阶段，0.5°仰角径向速度场出现TVS(图略)，TVS对应的经纬度位置与柳园村和西王潭村吻合，灾调也显示上述两个村庄灾情相对更为严重；15：24以后(图 14e)，中气旋结构逐渐松散，强度趋于减弱。
|

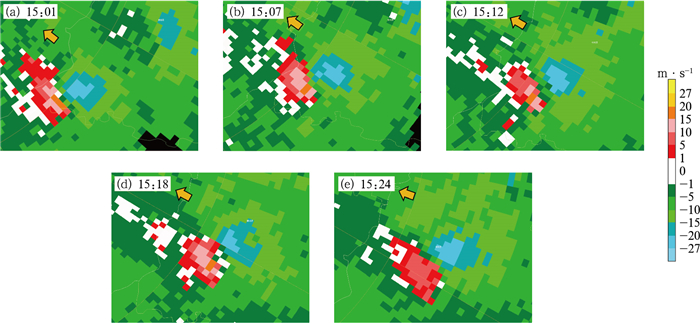

图 14 2024年7月5日不同时刻河南濮阳雷达1.5°仰角风暴相对径向速度 Fig. 14 The evolution of the storm-relative radial velocity at 1.5° elevation of Puyang Radar from 15:01 BT to 15:24 BT 5 July 2024 |
在东明龙卷发生前约15 min，14:04濮阳雷达开始探测到龙卷母风暴TVS，14:04—14:44连续多个时次体扫均识别出TVS；鄄城龙卷发生前5 min，15:01雷达探测到TVS。表 2给出了东明龙卷过程中，基于濮阳雷达探测的TVS产品部分属性。在龙卷发生前(14:20)，TVS最大切变呈现逐渐增强的趋势；与此同时，最大切变所在高度也随时间逐渐降低，说明近地面旋转不断增强；TVS底高变化不大，逐渐从0.9 km降低为0.7 km，平均值为0.8 km，进一步分析表明，表中8次体扫TVS底高都是雷达0.5°仰角能够探测到的最低高度，不同时次底高的差异主要由龙卷涡旋与雷达的距离不同所致。TVS顶高在4~5 km，平均为4.5 km，TVS的平均厚度为3.7 km。鄄城龙卷风暴(表略)从15:01开始雷达探测到TVS，至15:18共持续了4次体扫(TVS平均底高为0.75 km，平均顶高为4.2 km，平均厚度为3.5 km)，最大切变为102.3×10-3 s-1，比东明龙卷略小一些。
|
|
表 2 2024年7月5日山东东明县龙卷风暴TVS参数表 Table 2 Characteristics of tornado vortex signature (TVS) of Dongming Tornado supercell in Shandong Province on July 5 2024 |
通常可以通过双偏振雷达参量识别出龙卷碎片特征(TDS)，Ryzhkov et al(2005)提出TDS是指龙卷将地面上的杂物碎片等非气象目标物卷入空中，由于这些杂物碎片具有随机取向、不规则形状、大尺寸以及高介电常数等特性，因此会产生高的ZH(＞45 dBz)、低的差分反射率(ZDR＜0.5 dB)以及异常低的相关系数(CC＜0.8)等特征。
单站雷达分析表明，东明和鄄城龙卷均有识别出龙卷碎片特征，而东明龙卷对应的TDS特征更为明显，因此，以东明龙卷为例分析本次过程的双偏振参数特征。图 15是7月5日14:31济宁雷达0.5°探测数据，白色十字用于标识各参数图中的同一位置，该处对应径向速度场上的TVS，ZH达到50 dBz；图 15c中白色十字附近区域ZDR为-0.19 dB，在其左右两侧的距离库ZDR分别为-2.5 dB和3.6 dB；而图 15d中显示该区域相关系数CC最低值为0.46，在其周围约2 km范围内，CC值都低于0.7；该区域内ZDR和CC值均明显低于周围的值，是由龙卷将地面的非气象目标物卷入空中造成的，表现出了典型的龙卷碎片特征。
|

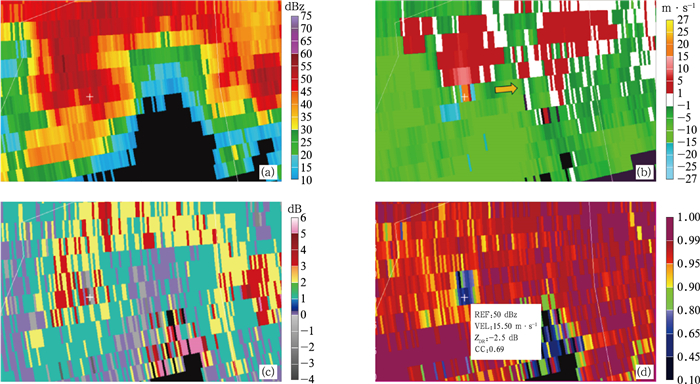

图 15 2024年7月5日14:31山东济宁雷达0.5°仰角(a)ZH，(b)径向速度，(c)ZDR，(d)CC 注：白色十字用于标识各参数图中的同一位置, 下同。 Fig. 15 (a) ZH, (b) radial velocity, (c) ZDR, and (d) correlation coefficient at 0.5° elevation of Jining Radar in Shandong Province at 14:31 BT 5 July 2024 |
图 16列出了东明龙卷对应的CC随时间的变化。同一个时次从左至右三列白色十字所指相同位置，从14:20到14:36，该位置上均显示清晰的正负速度对，对应东明龙卷TVS，14:20(图 16b)TVS位置对应的CC与周围数值相差很小，而从14:25—14:31(图 16e，16h)，TVS位置对应的0.5°仰角CC迅速减小，显著低于周边区域，最低值达到0.46，并且CC低值区范围明显扩大，是该阶段对应地面灾害最为严重的时段。Ryzhkov et al(2005)指出龙卷中强烈的上升气流卷起的轻质碎片(例如树叶和草)和气象粒子混合，可导致异常低的CC值。从东明龙卷发生后的灾调显示，14：30左右，东明县白寨小区及其周边建筑工地、泓润能源公司等地有大量彩钢板、玻璃、树枝、树叶等碎片被卷入空中，会导致CC降低，与此同时，该位置对应龙卷涡旋中心(图 15b)强上升气流区，强湍流会导致雷达信噪比降低，CC也会随之降低(袁潮等，2022；张林等，2021)，因此，东明龙卷最强时段对应明显低的CC特征(0.46，图 15d)，可能是由水凝物粒子和强上升气流携带的大量树叶、玻璃等碎片物质的混合以及强上升气流造成的信噪比降低共同导致。从不同仰角CC的演变过程来看，从14:20龙卷形成至14:31龙卷最强阶段，同一个时次低仰角更早出现CC低值区，说明大量碎片由龙卷中的上升气流自近地面带入高空，且在14:31，1.5°仰角的CC低值区位于0.5°仰角CC低值区的东北部，说明龙卷风暴中存在向东北倾斜的上升气流，这与图 13c中表现出的风暴垂直结构相一致。14:36(图 16k)CC低值区范围相对上一个时次有所缩小，CC也有所增大(约0.8左右)，对应着龙卷TVS强度呈减弱趋势，尽管灾调显示东明龙卷14:35逐渐消散，但CC的低值特征一直维持到14:51(图略)之后。究其原因，龙卷发生初期，地面杂物碎片在龙卷触地瞬间被卷入龙卷涡旋中，CC下降很快，而龙卷减弱消散阶段，卷入龙卷涡旋的杂物下落过程很慢，因此CC低值特征仍会维持一段时间。
|

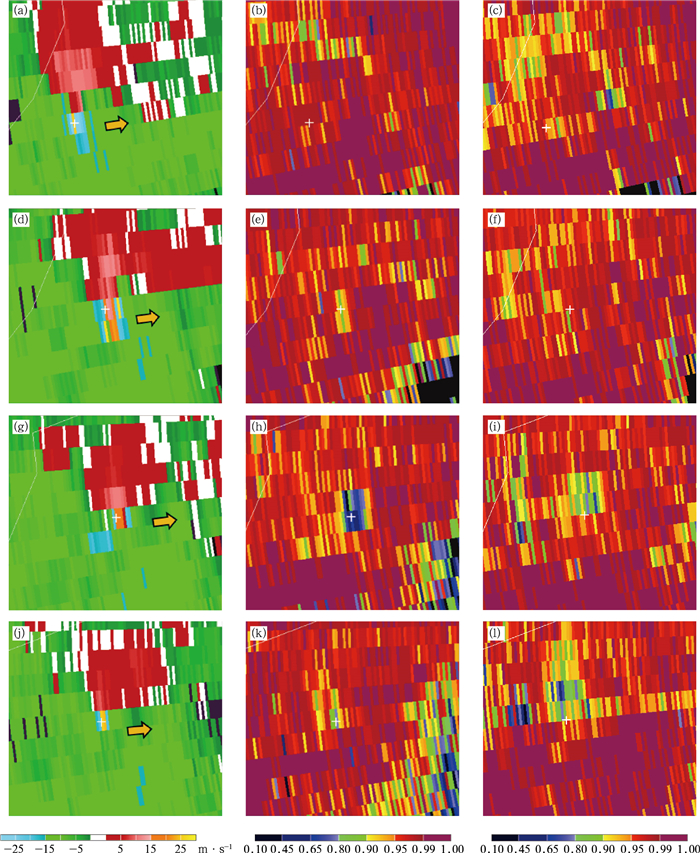

图 16 2024年7月5日(a~c)14:20，(d~f)14:25，(g~i)14:31，(j~l)14:36山东济宁雷达(a, d, g, j)0.5°仰角平均径向速度, (b, e, h, k)0.5°仰角CC和(c, f, i, l)1.5°仰角CC Fig. 16 (a, d, g, j) Radial velocity and (b, e, h, k) correlation coefficient at 0.5° elevation, and (c, f, i, l) correlation coefficient at 1.5° elevation of Jining Radar in Shandong Province at (a-c) 14:20 BT, (d-f) 14:25 BT, (g-i) 14:31 BT, (j-l) 14:36 BT 5 July 2024 |
利用现场灾调、互联网视频和照片、ERA5再分析数据、地面自动站观测、双偏振雷达探测等资料，详细分析了2024年7月5日山东菏泽东明、鄄城强龙卷的发展演变过程、环境条件和龙卷超级单体母风暴中尺度特征，得到以下结论:
(1) 灾调显示，东明龙卷自西南向东北方向行进约12 km，发生时段为14：20—14：35，整个生命史经历龙卷形成、初期减弱、后增强、再减弱的强度演变过程，灾损评估龙卷最大强度为强龙卷(相当于EF3级)；鄄城龙卷发生时段为15：06—15：18，自西南向北偏东行进约9 km，灾损较重的路径长约3 km，持续时间约6 min，灾损评估龙卷最大强度为强龙卷(相当于EF2级)。
(2) 龙卷发生在地面黄淮气旋东偏北方向约50 km处，具备整层水汽充沛、抬升凝结高度低、对流不稳定能量充足、中低层垂直风切变较大、强的风暴相对螺旋度等有利于超级单体龙卷形成和发展的环境特征，地面β中尺度辐合线以及2~4℃合适的冷池强度为龙卷母风暴的触发、发展以及近地面垂直涡度的加强提供了有利条件。
(3) 东明龙卷和鄄城龙卷由同一个超级单体母风暴在自西南向东北移动的过程中先后形成的，该超级单体强回波质心高约5 km，高于以往台风背景下的山东龙卷风暴的质心高度，风暴垂直方向上呈倾斜结构，自下而上向东偏北方向倾斜，伴随深厚持久的中气旋；龙卷出现在超级单体钩状回波顶端，龙卷发生阶段伴随中气旋尺度缩小、气旋性涡旋增强等信号, 东明龙卷发生前15 min，鄄城龙卷发生前5 min，雷达探测识别出TVS，且TVS底高均为雷达能够探测的最低高度，可见TVS产品是龙卷监测和预警的有效工具。
(4) 两次龙卷发生时均对应CC的低值特征，东明龙卷更为明显，CC最低值达0.46，可能是由水凝物粒子和强上升气流携带的大量树叶、玻璃等碎片物质的混合以及强上升气流造成的信噪比降低共同导致。龙卷发生时段伴随CC的迅速减小，低值区范围明显扩大，最低值出现时刻对应地面灾害最严重的时段，龙卷消散后，CC低值特征仍维持了15 min以上，说明杂物在空中停留了较长时间。
尽管本文针对此次山东菏泽龙卷的发展演变、环境条件以及超级单体母风暴特征开展了一系列的分析讨论，但受限于观测资料的种类、分辨率等因素，并未能给出菏泽龙卷形成和发展强度的直接物理机制，后续需要依靠百米级、分钟级的超高分辨率数值模拟结合观测资料开展深入分析，且本次爆发性龙卷事件以及同个一超级单体先后造成多个龙卷的现象均属罕见，其成因机理值得进一步深入研究。
